トヨタ車専用リアモニターの決定版!本日発売開始! 独自開発のGVIF変換ユニットで純正フロントディスプレイの映像コンテンツを後席で同時視聴! 伸縮アーム搭載モニターで車内を最強エンタメ空間に!

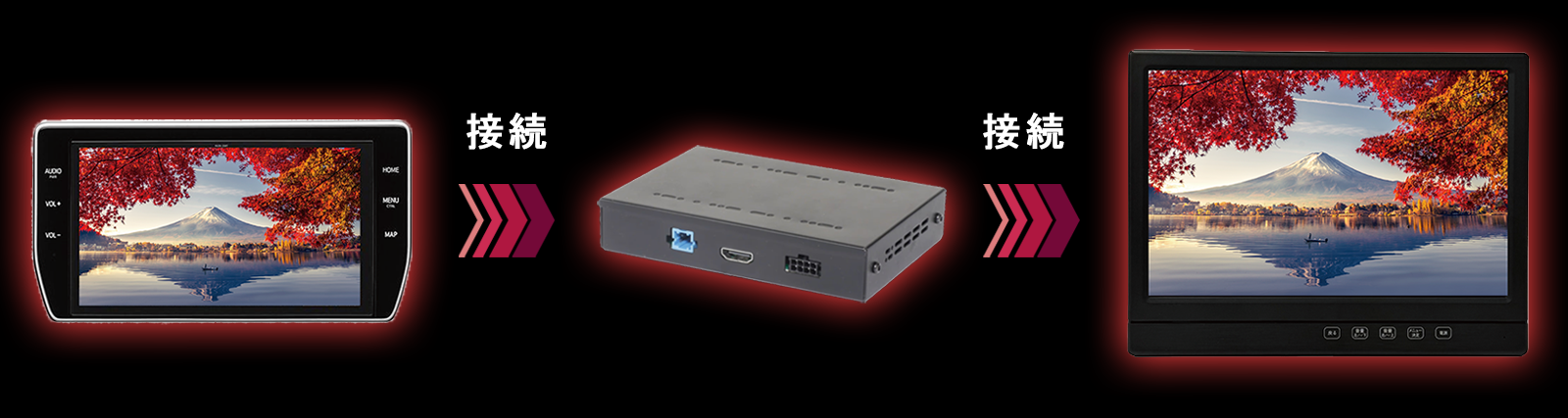

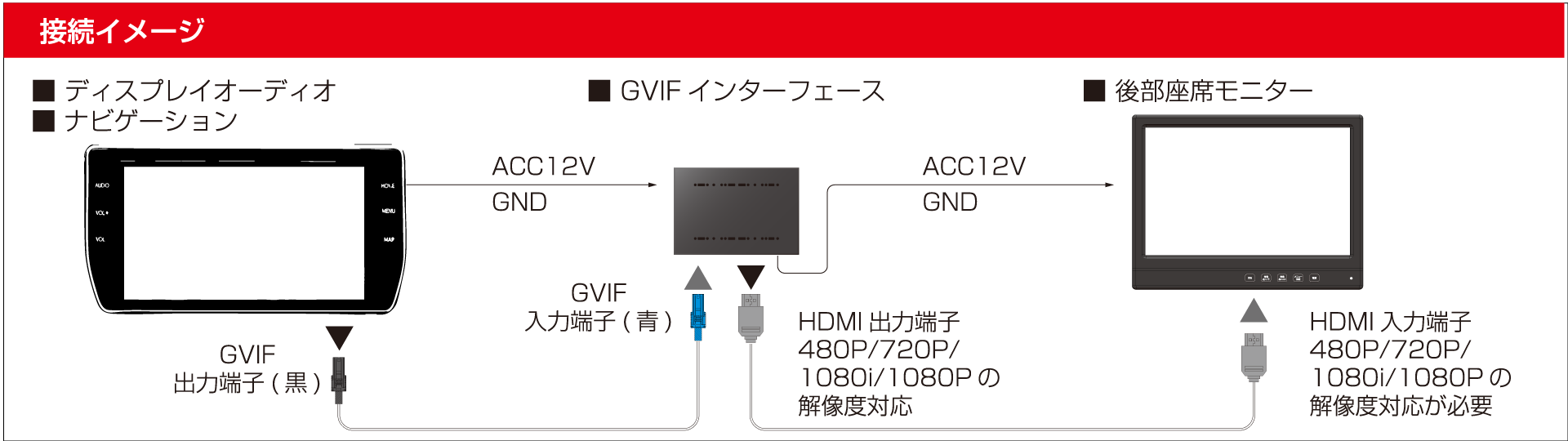

トヨタの純正ナビが採用しているGVIF信号を独自技術により変換し、リアモニターへの映像出力を実現。これまで難しいとされていたトヨタ車のエンターテインメント環境をアップグレードし、ファミリーでのロングドライブをより楽しくする強力なソリューションです。
主な特長
1業界初(当社調べ)トヨタ車専用GVIFインターフェース
トヨタ車の純正ナビの映像信号を直接変換することで、画質を保ったままリアモニターへの出力を可能にします。
2高品質・高解像度出力
後部座席でも高画質映像を楽しむことができ、動画視聴や地上デジタル放送など、多彩な利用シーンに対応します。
3ファミリー向けドライブ体験の向上
後部座席の家族やお子様が退屈しがちなロングドライブでも、映像コンテンツを楽しむことで車内の快適性を向上。家族全員のドライブ体験をワンランクアップさせます。
競合製品との違い
トヨタ車純正ナビとの高い互換性
他社製品では対応が難しかったGVIF信号を独自開発の変換技術で実現。複雑な設定や別途アダプターを必要としません。
安定したパフォーマンス
専用品ならではの信頼性を追求し、運転中のノイズや映像の乱れを最小化しました。
トータルセット販売
モニターとのセット販売により、後部座席への映像出力を一括で実現。別々に購入する手間を軽減します。
製品本体の仕様
項目 | 仕様 |
HDMI | HDMI 1.4 |
HDCP | HDCP 1.4 |
動作電圧 | DC12V(9~16V) |
消費電流 | 150mA(DC 12V) |
暗電流 | ≦1mA |
動作温度範囲 | -30~+70℃ |
外径サイズ | 約128(W)×約90(D)×約27(H)mm |
重さ | 約380g |
適合情報
【ディスプレイオーディオ/ナビゲーションの適合について】
●対象ディスプレイオーディオ
トヨタ アルファード/ヴェルファイア標準装備 ディスプレイオーディオ(9インチ装着車)
※T-Connect SDナビ+JBLプレミアムサウンドシステム装着車は非対応
●対象車種
アルファード/ヴェルファイア(AYH30W, AGH30W, AGH35W, GGH30W, GGH35W)
●年式
2019年12月~2023年6月
【ディーラーオプションナビゲーション】
●対象ナビゲーション
1. トヨタ NSZN-Z68T(T-Connectナビ・10インチ)
2. トヨタ NSZT-Y68T(T-Connectナビ・9インチ)
●年式
どちらも2018年モデル
【ヘッドレストの適合について】
●注意事項
・純正オプション「後席モニター(ディスプレイ)」との併用不可
・ヘッドレスト一体型シートには10.1インチモニター装着不可
●対応モニター
GVIF+10.1モニターS AN-S142M 適合表(2025年2月28日現在)
●ヘッドレストアダプターサイズ(対応径)
Φ10.2mm / Φ11.2mm / Φ12.2mm / Φ12.9mm / Φ14mm販売情報
製品仕様(GVIFインターフェース)
HDM:IHDMI 1.4
HDCP:HDCP 1.4
動作電圧:DC12V(9~16V)
消費電流:150mA(DC 12V)
暗電流:≦1mA
動作温度範囲:-30~+70℃
外径サイズ:約128(W)×約90(D)×約27(H)mm
重さ:約380g
対応解像度(自動選択)
解像度 |
ピクセル数 |
アスペクト比 |
リフレッシュレート |
1080P |
1920×1080 |
16:9 |
30/60/59.94Hz |
1080i |
1920×1080 |
16:9 |
30/60/59.94Hz |
720P |
1280×720 |
16:9 |
30/60/59.94Hz |
480P |
720×480 |
16:9 |
30/60/59.94Hz |
付属品
【GVIFインターフェース 構成部品】
GVIFボックス×1、GVIFケーブル×1、電源コード1×1、面ファスナー×1
【10.1インチヘッドレストモニター 構成部品】
クッションテープ×2、10.1インチモニター×1、 電源コード2×1、 伸縮アームブラケット×1、取扱説明書×1、HDMIケーブル×1、 ヘッドレストアダプター×4(※使用しません)
