360°＋2ch ミラードライブレコーダー AN-R138DP
3つのカメラで車両周辺を広範囲に記録。360°カメラと前後セパレートカメラを組み合わせ、死角を軽減するミラー型ドライブレコーダー。
本体下部の360°カメラに加え、フロント・リアのセパレートカメラを搭載。360°カメラは500万画素、フロント・リアカメラはそれぞれ200万画素の高画質録画に対応しています。 AN-R138まとめ第6校(S)
10.66インチの大型タッチパネルディスプレイを採用し、スマートミラーとして後方映像を大きく見やすく表示。画面をタッチするだけで表示モードや各種設定を直感的に操作できます。 AN-R138まとめ第6校(S)
AN-R138

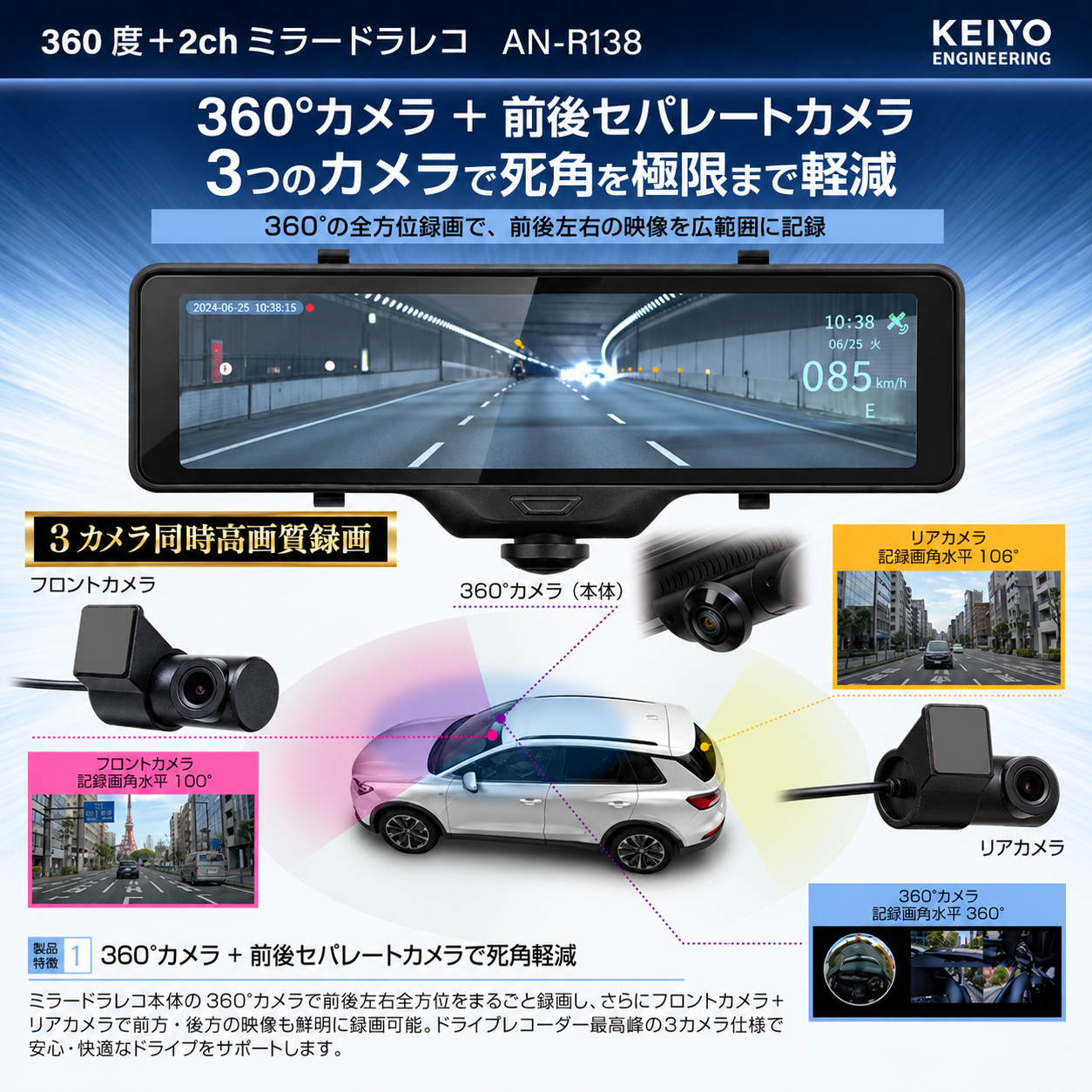

360°カメラ＋前後2カメラ、3つのカメラで死角を軽減
本体に搭載した360°カメラと、フロント・リアの2つのセパレートカメラで車両周辺を広範囲に記録します。
360°カメラは500万画素CMOSセンサーを搭載し、水平360°・垂直220°の広範囲をカバー。さらに前方と後方をそれぞれ独立したカメラで撮影することで、万が一の際により多方向の状況を記録できます。 AN-R138まとめ第6校(S)
スリーブでも「360°カメラ＋前後セパレートカメラ」「3つのカメラで死角を軽減」を中心訴求とした構成になっています。
360°カメラは500万画素・1920×1920録画
360°カメラには500万画素CMOSセンサーを採用。
1920×1920の映像で、車両の前方だけでは捉えにくい左右方向や車内周辺まで広範囲に記録します。
事故だけでなく、側面方向からの接触や走行中のさまざまな状況確認にも役立ちます。
フロント・リアともにフルHD録画
フロントカメラ・リアカメラには、それぞれ200万画素CMOSセンサーを搭載。
フロントカメラは1920×1080のフルHD録画とWDRに対応。明暗差のある場所でも映像を確認しやすくします。
リアカメラも1920×1080のフルHD録画に対応し、HDRナイトビジョンを搭載。夜間や明暗差のある環境でも後方映像を見やすく記録します。

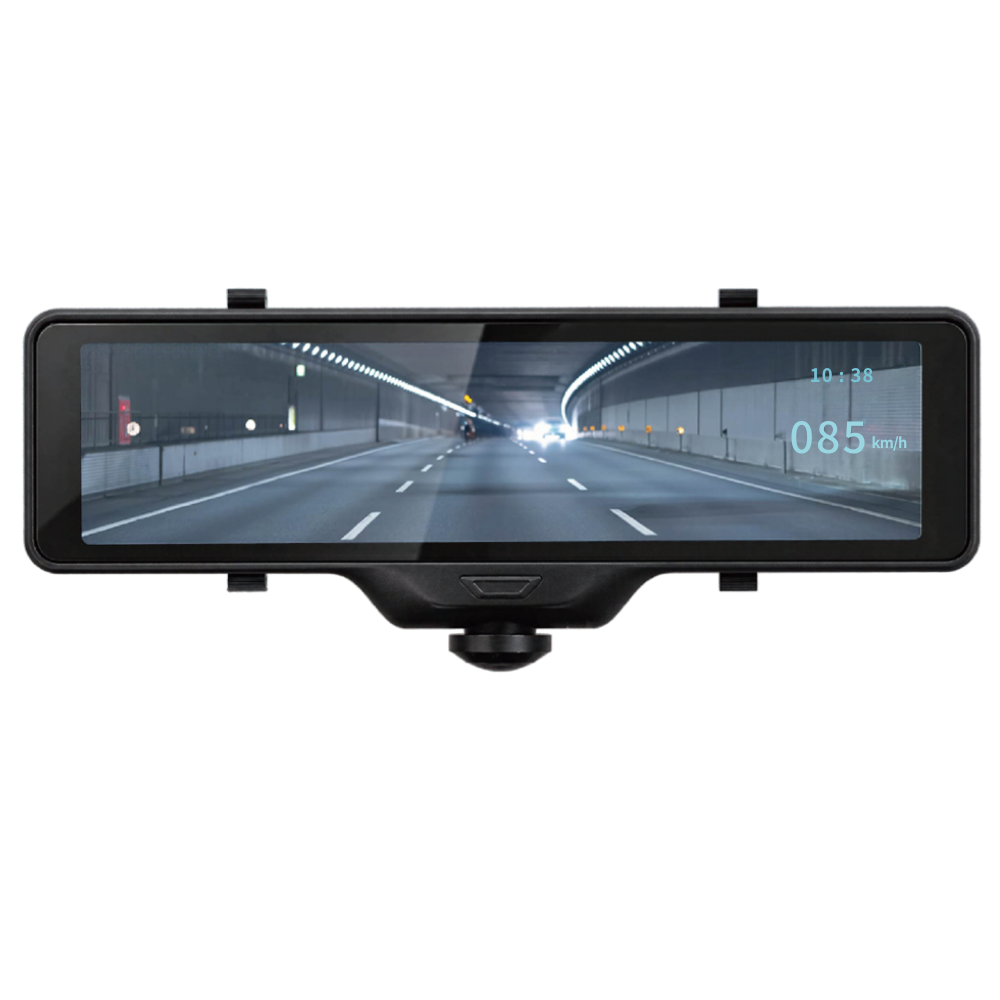

10.66インチ大型タッチパネルディスプレイ
ミラー本体には10.66インチ・1920×462の大型タッチパネルディスプレイを搭載。
広い画面で後方映像を確認でき、画面タッチによる直感的な操作が可能です。録画映像の切り替えや各種設定も本体画面から操作できます。

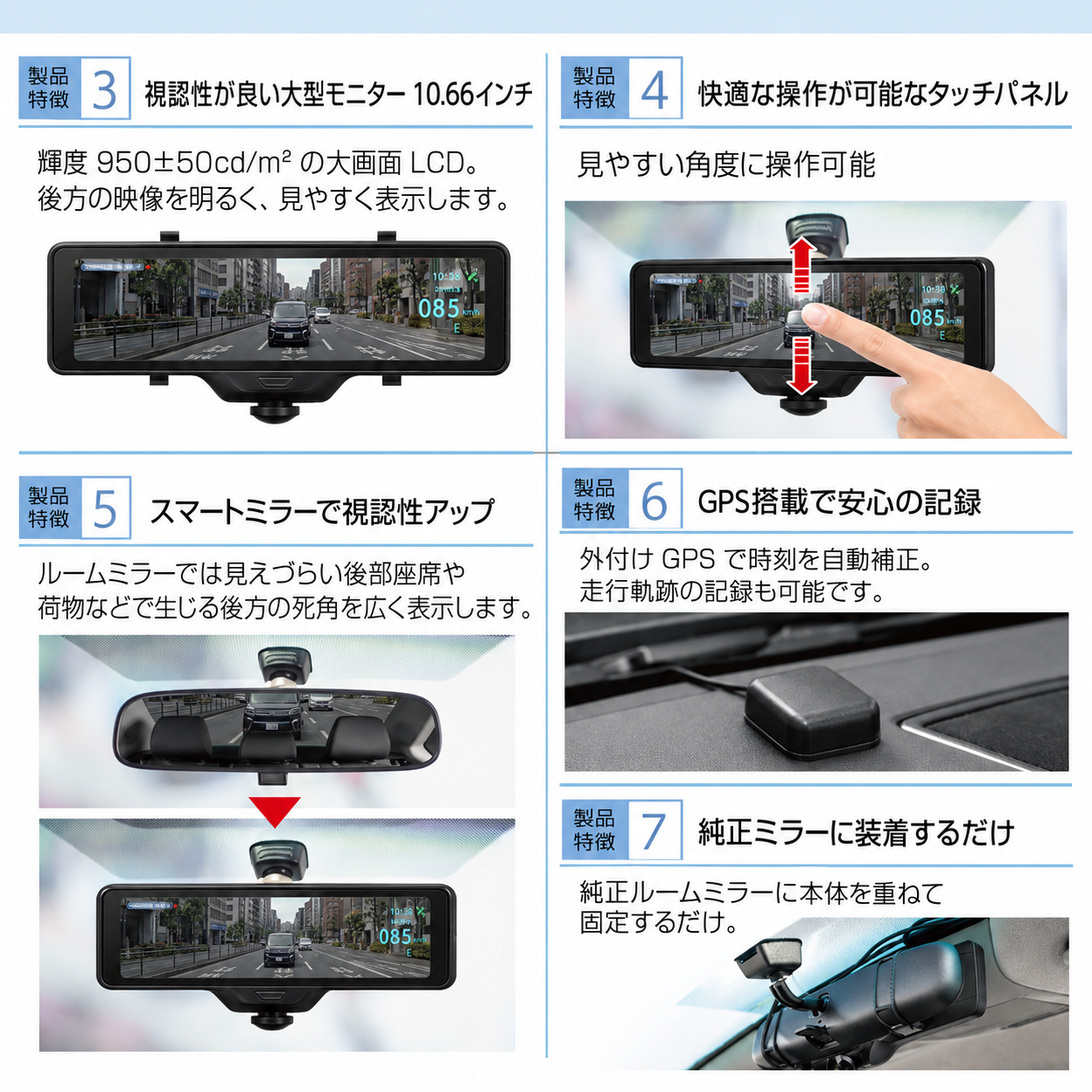

スマートミラーで後方視界をサポート
リアカメラの映像を10.66インチモニターに表示し、スマートミラーとして使用可能。
後部座席の乗員や荷物などによって通常のルームミラーでは後方が見えにくい場合でも、リアカメラを通して後方を確認できます。
さらにリアカメラ優先設定時は、操作後約10秒で自動的にリアカメラ映像へ切り替えることができます。

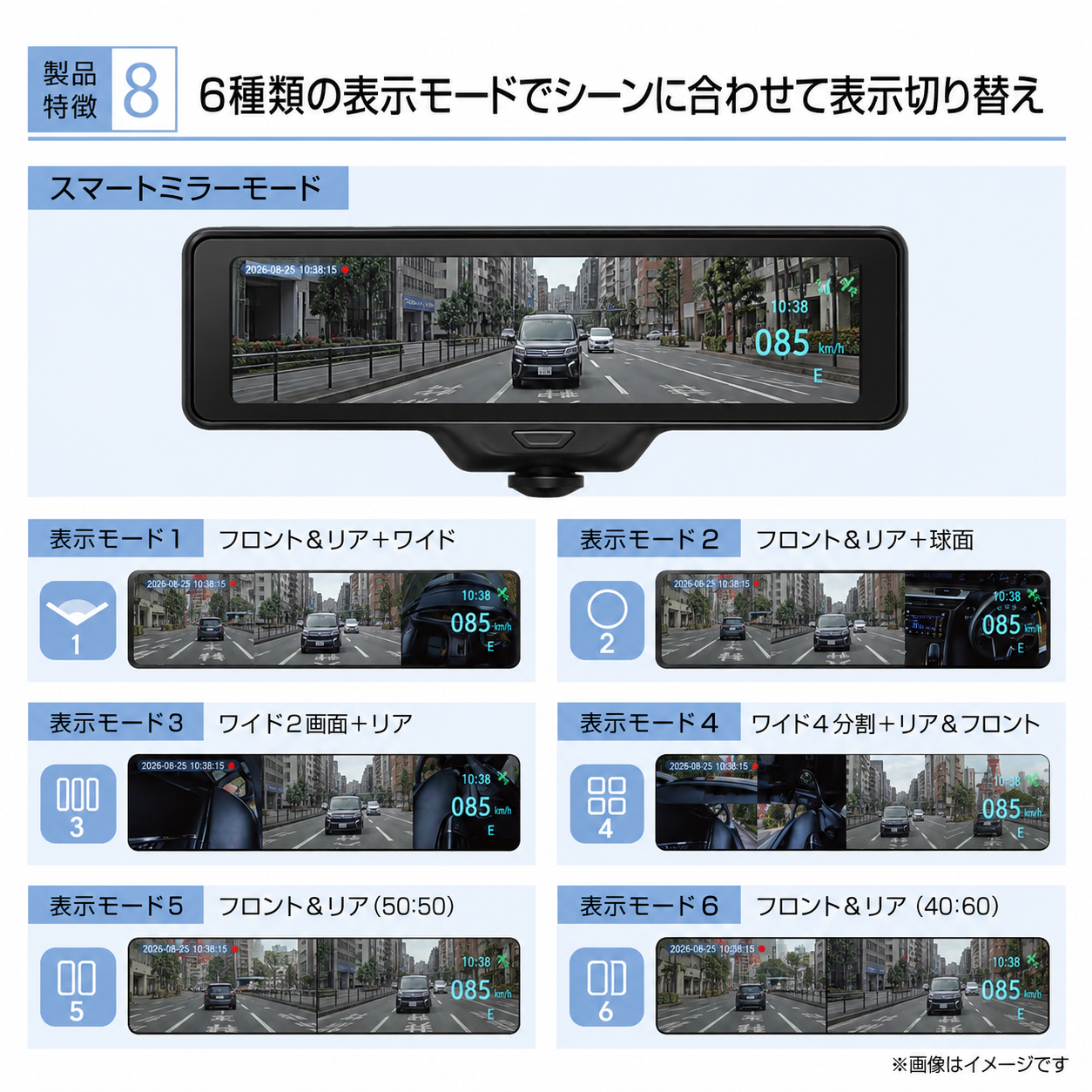

6種類の表示モードで見たい映像を切り替え
360°・フロント・リアの3つのカメラ映像を組み合わせ、シーンに合わせて表示を切り替えられます。
表示モード1：フロント＆リア＋ワイド
表示モード2：フロント＆リア＋球面
表示モード3：ワイド2画面＋リア
表示モード4：ワイド4分割＋リア＆フロント
表示モード5：フロント＆リア（1：1）
表示モード6：フロント＆リア（1：2）
必要な映像を確認しやすい表示に切り替えて使用できます。
4つの録画方式でしっかり記録
【常時録画】
車両のエンジン始動、またはACCオンに連動して自動的に録画を開始します。
1ファイル約60秒で記録し、常時走行中の映像を保存します。 AN-R138まとめ第6校(S)
【手動録画】
録画中に「手動録画」ボタンをタッチすると、そのタイミングの前15秒＋後15秒、合計30秒を保護ファイルとして保存します。 AN-R138まとめ第6校(S)
【衝撃検知録画】
走行中にGセンサーが衝撃を検知すると、衝撃検知録画を開始。
衝撃を検知したタイミングの前15秒＋後15秒、合計30秒をイベントファイルとして保存します。 AN-R138まとめ第6校(S)

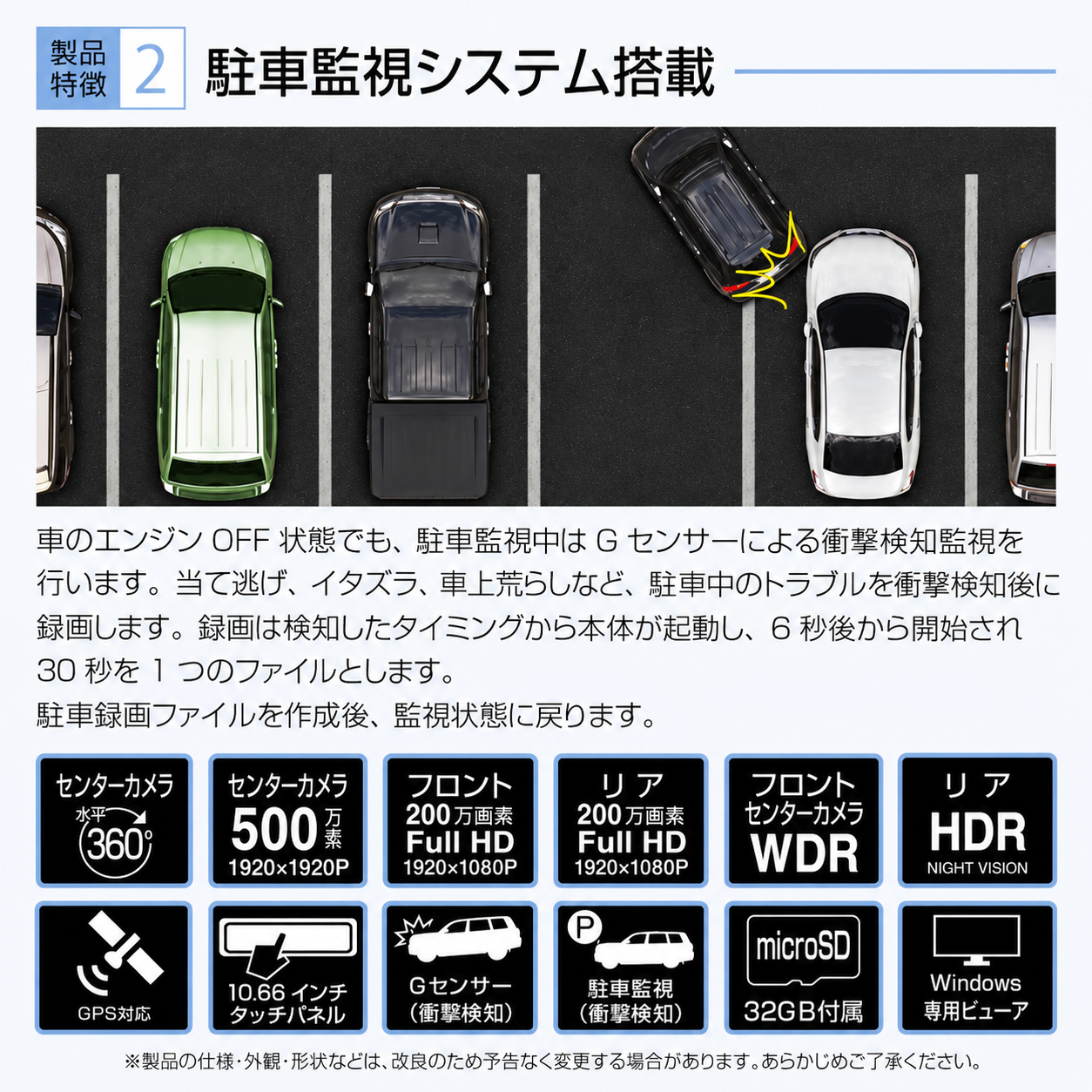

【駐車監視録画】
ACCオフ後、設定した駐車監視時間中にGセンサーが衝撃を監視します。
衝撃を検知すると本体が起動し、約6秒後から30秒間録画。監視時間は1時間・3時間・6時間から設定できます。 AN-R138まとめ第6校(S)
専用ビューアで360°映像を確認
録画した映像はWindows対応の専用ビューアで再生可能。
360°映像の表示切り替えをはじめ、フロント・リア映像、走行位置、速度、Gセンサー情報などを確認できます。
フロント＆バックモード、マルチウインドウモード、パノラマモード、球面モードなど、360°映像に合わせた表示方法にも対応しています。 AN-R138まとめ第6校(S)
製品本体の仕様
| 画面サイズ | 10.66インチ タッチパネルディスプレイ |
| 画面解像度 | 1920×462 |
| 常時録画 / 手動録画 / 衝撃検知録画 / 駐車時録画 | 約490g |
| 音声録音 | H.264（MOV） |
| GPS | オン / オフ |
| Gセンサー | OFF / 低 / 中 / 高 |
| microSDカード | microSDHC 32GB付属 |
| 対応容量 | microSDHC 16～32GB / microSDXC 64～128GB、CLASS10以上 |
| 録画方式 | TS（H.264） |
| 本体サイズ | 約256.2(W)×94.5(H)×26.3(D)mm |
| 本体質量 | 約425g ※microSDカード含まず |
| 動作温度範囲 | -20℃～70℃ |
