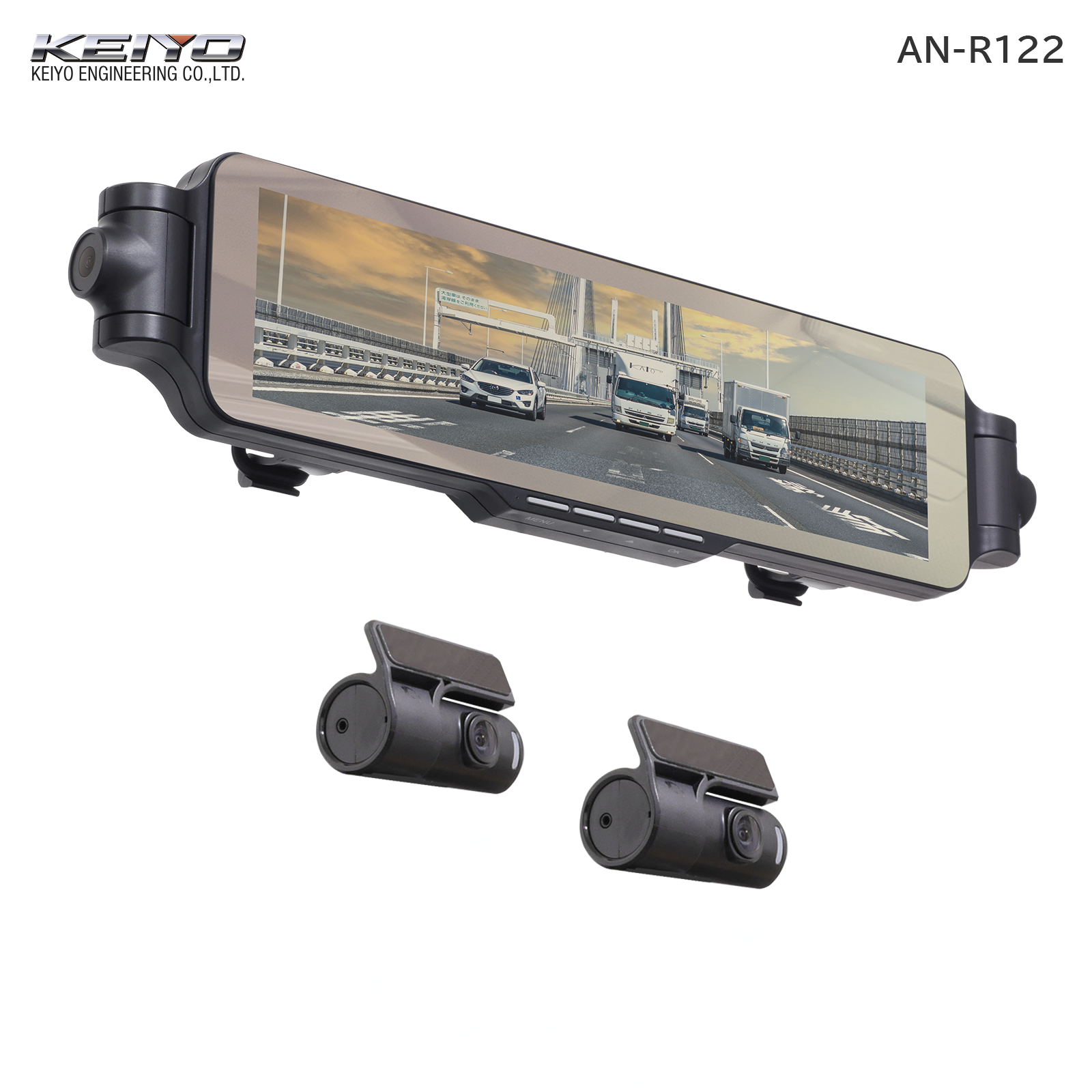

【実用新案登録済】【意匠登録出願中】ミラー型ドライブレコーダー4ch AN-R122

AN-R122
商品コード : AN-R122

取扱説明書・ソフトウェア
ダウンロード

ご利用の前に必ず【ご利用条件】をご確認頂き、
「同意して進む」をクリックしてダウンロードサービスをご利用下さい。

このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。

PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。

Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。

ご利用条件

  1. このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
  2. このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
  3. このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
  4. 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
  5. 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
  6. 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
  7. このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
  8. このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
  9. 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

画期的ミラー型ドライブレコーダー4ch 4つのカメラでお好みの画角範囲を調整、録画が可能!

4つのカメラで前後左右の映像を記録し死角を極力減らし、角度や画角調整をお好みの範囲での録画が可能。しかも、デジタルミラー本体の左右にカメラを付ける事によりカメラの取り付け工賃が不要!4つのカメラはそれぞれ200万画素(1920×1080P)細部まで鮮明に見えるFULLHD対応。常時電源で駐車監視付。プライバシーを気にする方にはカメラ角度を変えることにより撮影範囲の調整可能。
※実用新案登録第3248184

特徴 【後付け被せ型ミラーでは業界初!】画期的ミラー型ドライブレコーダー4ch 発売! 4つのカメラでお好みの画角範囲を調整、録画が可能!

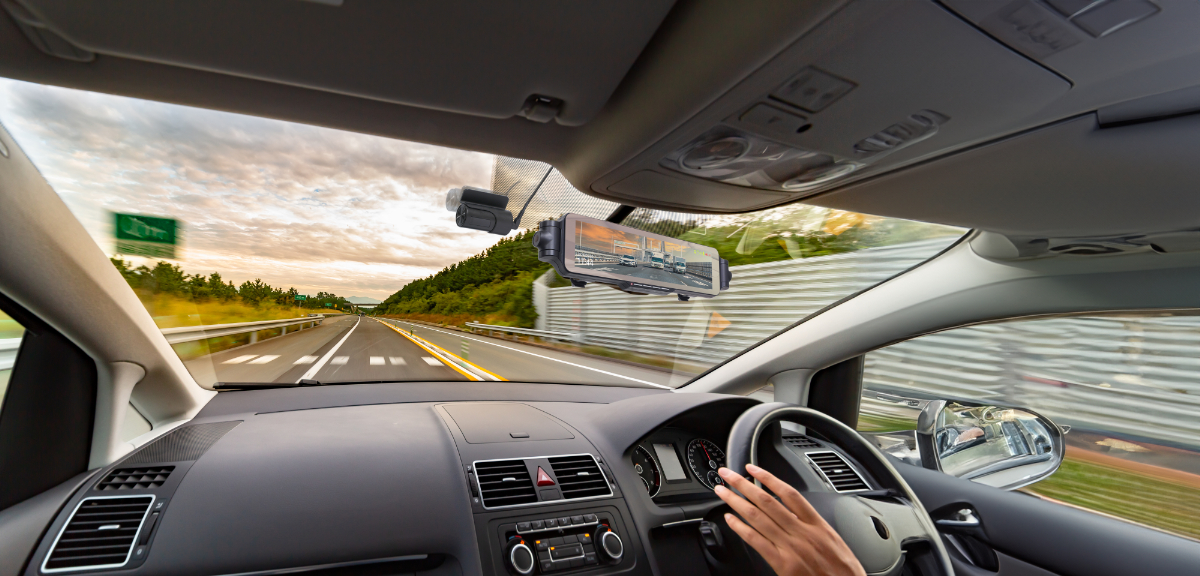

デジタルミラー被せ型ドライブレコーダー4ch!

 前方、後方、右方、左方と4つのカメラによる4方向の撮影で死角の軽減が可能。



デジタルミラー側面カメラにより死角となりやすい両サイドの映像を録画します。

 左右横からのトラブルをハッキリと録画する事ができ、傷害暴行行為等をしっかり記録します。



前後左右4つのカメラが全て  FULLHD200万画素の高画質を実現しデジタルミラー本体は9.16インチと大型

 1920×1080Pの解像度で繊細な映像と見易い大型のモニターを採用、スイッチ切り替えによる映りの綺麗な光学式に変更も可能

デジタルミラーへの映像表示方法が4パターンで切り替え可能

パターン1:リアカメラ(デフォルト)

パターン2:フロントカメラ

パターン3:フロント/リア

 パターン4:左右サイドカメラ



 デジタルミラー左右横に付いているはカメラの角度調整が可能

 プライバシーを配慮した左右方向へ56°の角度を調整した録画が可能



メディア掲載情報

  • 製品本体の仕様

    【ミラー本体及び左右付属カメラ】

    ◆本体カメラ(左・右)/センサー

    :CMOSセンサー200万画素

    :本体記録画角/水平112°垂直62°対角135°

    :レンズ画角/水平112°垂直62°対角135°

    ◆録画サイズ:1920×1080P

    ◆フレームレート:27.5fps

    ◆録画ファイル:常時録画/手動録画/衝撃検知録画/駐車録画

    ◆録画時間:常時録画1分、手動録画30秒(前5秒/後25秒)、衝撃検知録画30秒(前5秒/後25秒)

    ◆画面サイズ:9.16インチディスプレイ

    ◆音声録音:ON/OFF切り替え可能

    ◆GPS:あり(別体)

    ◆Gセンサー:有(OFF及び低・中・高3段階レベル調整)

    ◆メモリカード:microSDXCカード  64GB~128GB スピードCLASS10以上

    ◆電源:DC12V

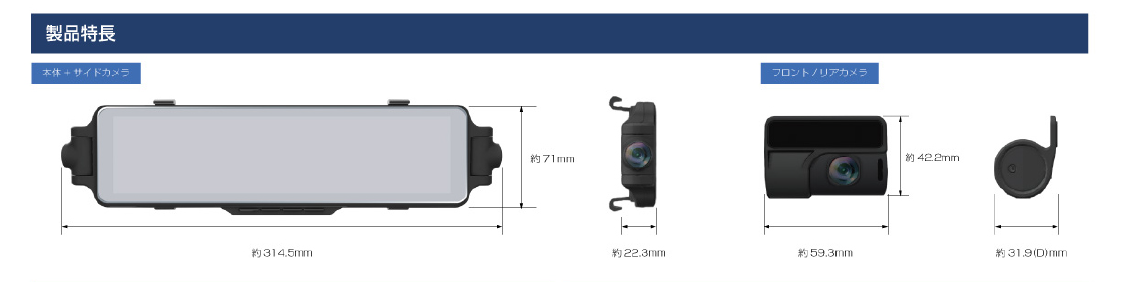

    ◆サイズ:カメラ約315(W)×71(H)×23(D)㎜

    ◆質量:約400g(microSDカード含まず)

    ◆録画方式:MP4(H.264)

    ◆動作温度:-20℃~+65℃

    【カメラフロント、リア:CMOSセンサー200万画素】

    ◆最大記録画角:水平112°/垂直62°/対角135°

    ◆レンズ画角:水平112°/垂直62°/対角135°

    ◆録画サイズ:1920×1080P

    ◆フレームレート:27.5fps

    ◆サイズ:カメラ約61(W)×43(H)×32(D)㎜

    ◆質量:約各32g(ケーブル含まず)

    ◆動作温度:-20℃~+65℃



     付属品

    ミラー型ドライブレコーダー本体、フロントカメラ、フロントカメラ接続ケーブル(1.2m)、リアカメラ、リアカメラケーブル(9.0m)、マルチケーブル(1.66m)、GPS アンテナ( ケーブル長1.0m)、常時電源ケーブル(4.5m)、本体固定バンド2 種各2 個、microSDHCカード 64GB、SD カードアダプター、カメラ用両面テープ(予備)×2 枚、取扱説明書(保証書付)



     ご注意事項

     ドライブレコーダーは全ての状況において映像を録画することを保証するものではありません。録画ファイルの間にはタイムギャップ(無録画時間)が存在します。

    ※当社ウェブサイト上に掲載される個々の文章、写真、その他の著作物に関する著作 権は、当社または原著作者その他の権利者に帰属します。
    ※実際の製品の色と画像の色が異なって見える場合がございます。予めご了承ください。
    ※本製品仕様は、予告なく変更することがあります。
