デジタルバックミラー+2カメラドライブレコーダー

KEIYO デジタルバックミラー+2カメラドライブレコーダー  AN-R121
商品コード : AN-R121

取扱説明書・ソフトウェア
ダウンロード

ご利用の前に必ず【ご利用条件】をご確認頂き、
「同意して進む」をクリックしてダウンロードサービスをご利用下さい。

このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。

PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。

Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。

ご利用条件

  1. このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
  2. このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
  3. このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
  4. 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
  5. 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
  6. 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
  7. このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
  8. このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
  9. 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

デジタルバックミラー+2カメラドライブレコーダー

【デジタルバックミラーで後方の視認性アップ】 純正ミラーと比べ広い後方視界の確保します。付属の200万画素高画質リアカメラで後部座席の人や荷物による後方視界の確保が困難になる状況を防ぎます。後方を鮮明に映し出し、クリアで広範囲な映像で運転をサポートします。
【前後カメラ共にフルハイビジョン録画に対応】 フロント・リア共にWDRカメラを搭載し、高画質録画で高い視認性を確保できます。
【スモークガラス対応】 スモークガラスの濃さにより4段階調整可能
【リアカメラ画面は拡大機能対応】 ミラー画面内のアイコンをタップすることで、1.5倍・2倍にズームアップ可能
【安心の3年保証】 日本メーカー、サポート体制も充実

特徴 商品説明

商品説明

【前後フルHDドライブレコーダー+スマートミラー】前後2 つのカメラで高画質同時録画をし、しっかり後方確認もできます。

【デジタルインナーミラーで後方の死角を大幅減少】デジタルインナーミラーで後方の死角を大幅減少リアカメラの広角映像をミラーに映すことにより、後方確認をすることができます。

【ワイドダイナミックレンジ(WDR)】明暗差が激しい映像でも白飛び、黒つぶれを抑えます。

【録画方式】常時録画、手動録画、衝撃検知録画

【リアカメラ映像を拡大表示】画面内のアイコンをタップで拡大(×1.5 倍/×2 倍)表示ができます。

【スモークガラス設定搭載】リアガラスの濃淡に対し4 段階の明るさで調整ができます。

【車内後方の同乗者や座席、荷物で視界が遮られても、後方の視界を確保】同乗者や荷物などで視界が遮られる場合や、雨天や夜間など視界が悪くなる場合など、後方視界確保が困難になる場面で車両後部に取り付けた200 万画素の高質リアカメラが、クリアで広範囲な映像で運転をサポートします。

【リバースギア連動で駐車時の後方確認をサポート】本製品とリバースギアを連動することで、シフトレバーをリバースに入れた際、画面表示が下方に下がり後方も分かりやすくなり駐車をサポートします。※リバース連動線を接続して下さい。

【2 パターンのカメラアングルを記憶】リアカメラは通常時とリバース時、2 パターンのカメラアングルを記憶できます。

【専用ビューア】記録した位置情報やG センサーのグラフを表示して再生することができます。

3つの録画方式でしっかり録画

【常時録画】

本機はお車のエンジンを始動、またはACC がオンし、電源が入ると自動的に常時録画を開始します。開始は音声でお知らせます。1つの録画ファイルは約60 秒で作成されます。※音声案内がオフ、ボリューム設定がオフのときは音声案内はありません。

【手動録画】

常時録画中に手動録画をタッチすると、手動録画ファイルを作成します。ファイルの前半(1 ~ 30 秒)に検知した場合は、そのファイルと前の1ファイル(合計2 ファイル)を手動録画ファイルとして保存します。ファイルの後半(31 ~ 60 秒)に検知した場合は、そのファイルと後の1 ファイル(合計2 ファイル)を手動録画ファイルとして保存します。手動録画中は画面上の録画マークが黄色に点滅します。※手動録画中は、画面操作で録画を停止できません。※手動録画開始時に音声案内します。

【衝撃検知録画】

常時録画中にG センサーが衝撃を検知すると衝撃検知録画ファイルを作成します。ファイルの前半(1 ~ 30 秒)に検知した場合は、そのファイルと前の1 ファイル(合計2 ファイル)を衝撃録画ファイルとして保存します。ファイルの後半(31 ~ 60 秒)に検知した場合は、そのファイルと後の1 ファイル(合計2 ファイル)を衝撃録画ファイルとして保存します。衝撃録画中は画面上の録画マークが黄色に点滅します。※衝撃検知録画中は、画面操作で録画を停止できません。※衝撃検知録画開始時に「ピン」と鳴ります。(音声案内はありません)

製品本体の仕様

製品仕様・本体


録画ファイル・録画方式 常時録画/ 衝撃検知録画 / 手動録画・H.264(.MP4)
録画時間 (1 ファイル) 常時録画:約60 秒 衝撃検知録画:約60 秒 検知した時点のファイル+前or 後のファイルの2 ファイル※1 手動録画:約60 秒 ボタンを押した時点のファイル+前or 後のファイルの2 ファイル※1 ※1 衝撃の検知、手動録画は、タイミングによって録画時間が異なります。

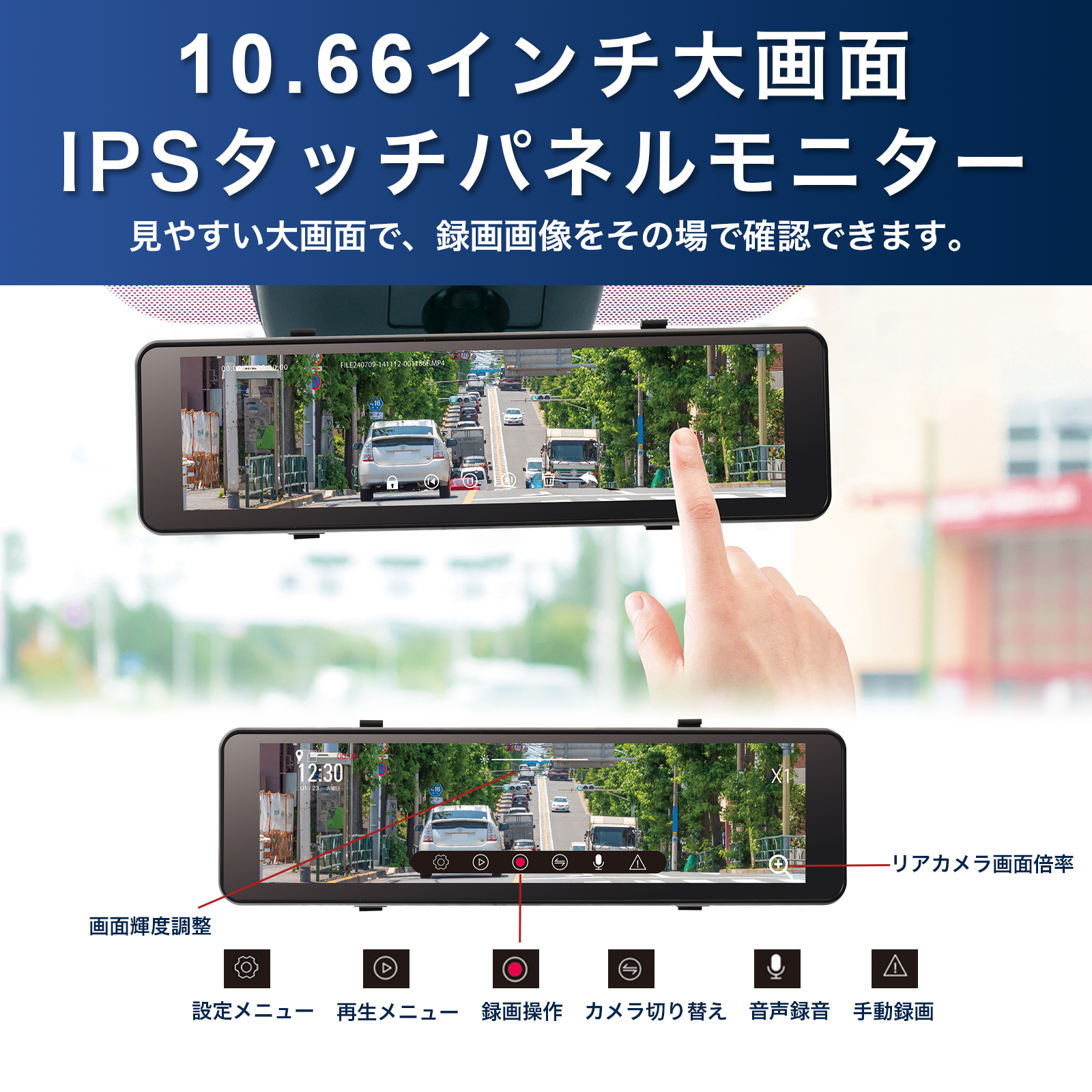

画面サイズ 10.66 インチ タッチパネルディスプレイ
音声録音 オン/ オフ 切り替え可能
GPS 有り(外付け)
G センサー 有り ( 低感度 / 中感度 / 高感度 の3段階レベル調整)
メモリーカード microSDHC カード:16 ~ 32GB  microSDXC カード:64~128GB  スピードクラス CLASS10 以上 ※2※2 すべてのmicroSD カードの動作を保証するものではありません。 ※2 上記以外のmicroSD カードは使用できません。
消費電流 ( フロント/ リアカメラ接続時) 常時録画中 DC12V:約800mA/ MAX1,540mA  DC24V:約400mA/ MAX 880mA
サイズ・質量 約255(W)×72(H)×24.5(D)mm・約370g

製品仕様・フロント/リアカメラ


カメラセンサー CMOS センサー 約200 万画素
カメラレンズ画角 水平:110°/ 垂直:59°/ 対角:131°
カメラMAX記録画角 水平:100°/ 垂直:53°/ 対角:120°
カメラF 値 2.0
録画サイズ Full HD (1920×1080P)
フレームレート フロント27.5fps / リア25fps
サイズ 約55(W)×37(H)×41.5(D)mm
質量 約36g
動作温度範囲 -20℃~+65℃

※当社ウェブサイト上に掲載される個々の文章、写真、その他の著作物に関する著作 権は、当社または原著作者その他の権利者に帰属します。
※実際の製品の色と画像の色が異なって見える場合がございます。予めご了承ください。
※本製品仕様は、予告なく変更することがあります。
