スマートルームミラーとして後方の死角を大幅軽減し、クリアで広範囲な映像で運転をサポート

ミラー型ドライブレコーダー【STARVIS・スマートミラー搭載】
商品コード : AN-R107

シェア

取扱説明書・ソフトウェア
ダウンロード

ご利用の前に必ず【ご利用条件】をご確認頂き、
「同意して進む」をクリックしてダウンロードサービスをご利用下さい。

このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。

PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。

Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。

ご利用条件

  1. このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
  2. このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
  3. このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
  4. 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
  5. 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
  6. 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
  7. このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
  8. このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
  9. 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

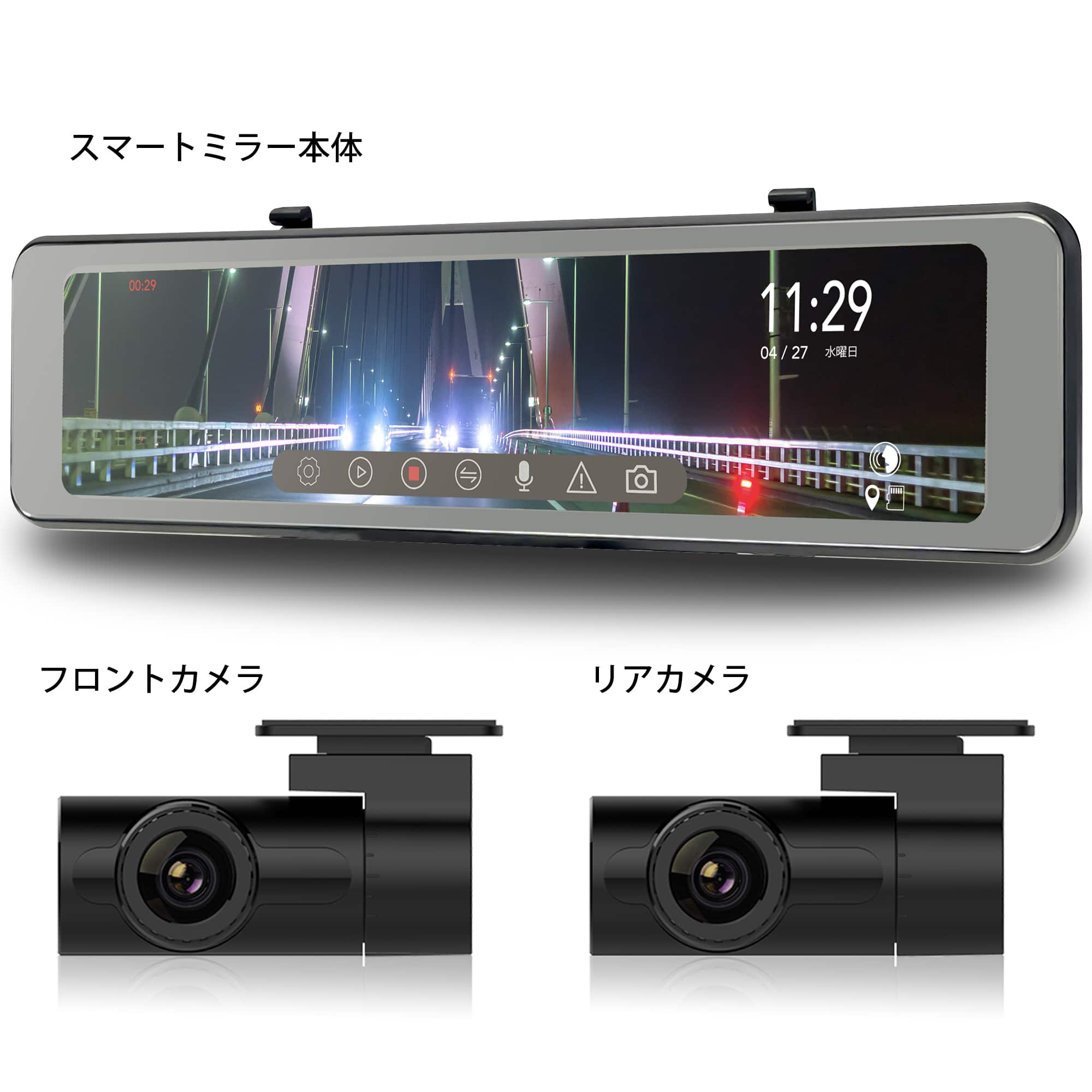

標準ルームミラーに取り付けできる、スマートミラー搭載の前後高画質録画可能なミラー型ドライブレコーダー

一般的なドライブレコーダーは本体をフロントガラスに取り付るため、本体の大きさによっては前方視界の妨げになることがあります。本製品は本体をミラー型にすることで、フロントガラスに取り付ける必要があるのはカメラのみとなるため、前方視界の妨げを大幅に軽減します。また、スマートミラー機能により、カメラの映像をミラーに映すため、後部座席の人や荷物により後方確認が難しい場合にも、クリアな視界を確保することができます。

特徴 ミラー型ドライブレコーダーの5つのポイント

➀スマートルームミラー機能で後方の死角を大幅に軽減

リアカメラにより、標準ルームミラーよりも広い後方視界を確保することができます。また、後部座席の人や荷物で後方視界の確保が困難になる状況を防ぎます。

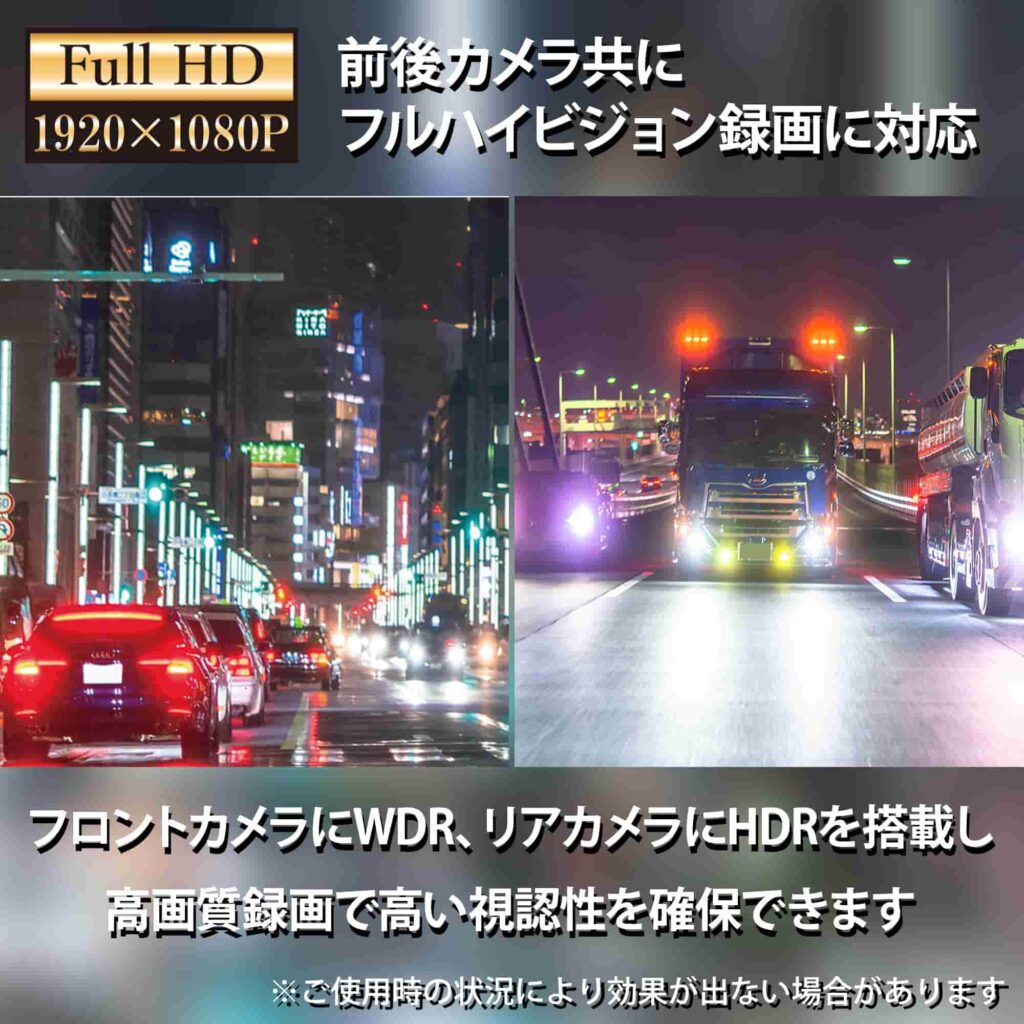

➁前後カメラ共に高画質なフルハイビジョン

フロントカメラ、リアカメラ共にフルハイビジョン(1920×1080p)の高画質な画像を記録します。さらにフロントカメラにはWDR、リアカメラにはHDRと、それぞれ逆光補正機能を搭載しているため、映像の白飛び、黒潰れを抑えることができます。

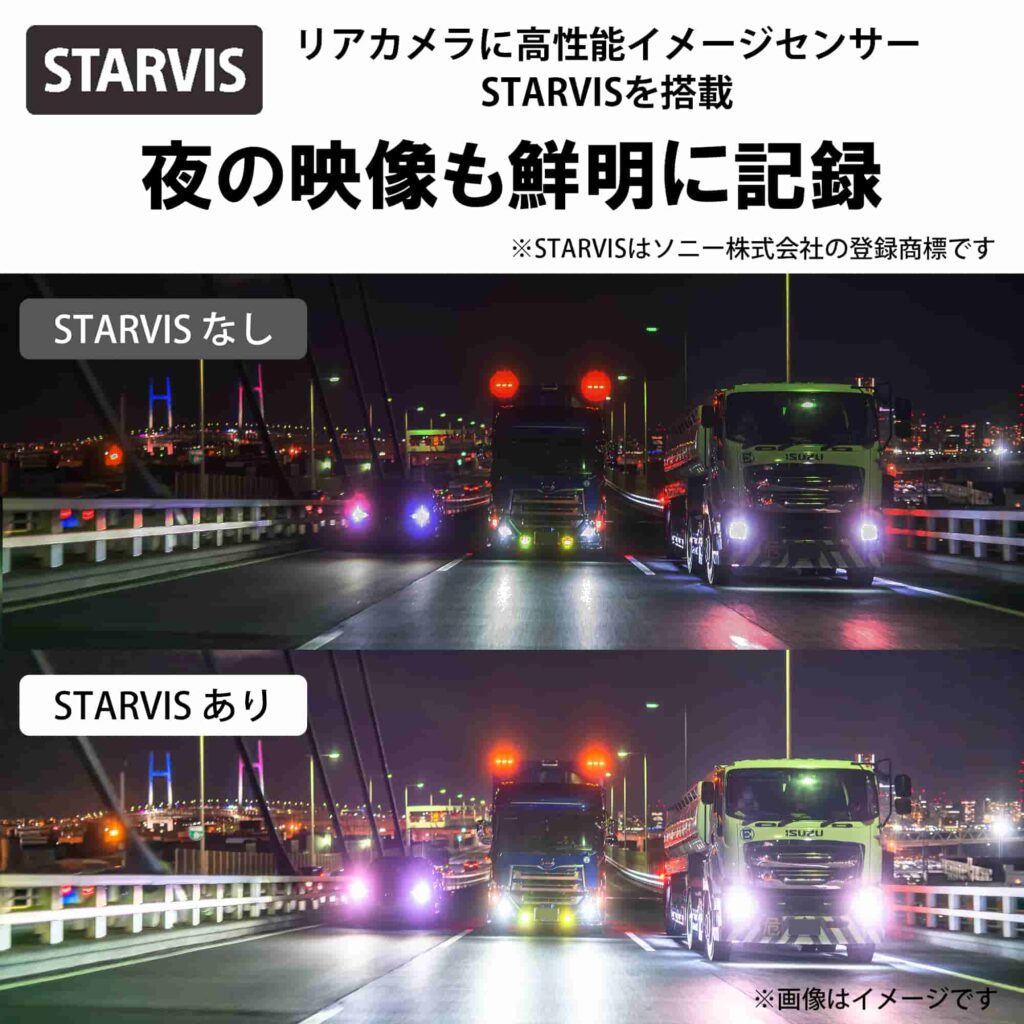

➂リアカメラには夜間映像に強いSTARVISを搭載

リアカメラには、夜間映像に強い高性能イメージセンサーSTARVISを搭載しています。暗くなりがちだった夜間や悪天候時でも、STARVIS搭載により、後方視界を明るく綺麗に映し出します。

※STARVISはソニー株式会社の登録商標です。

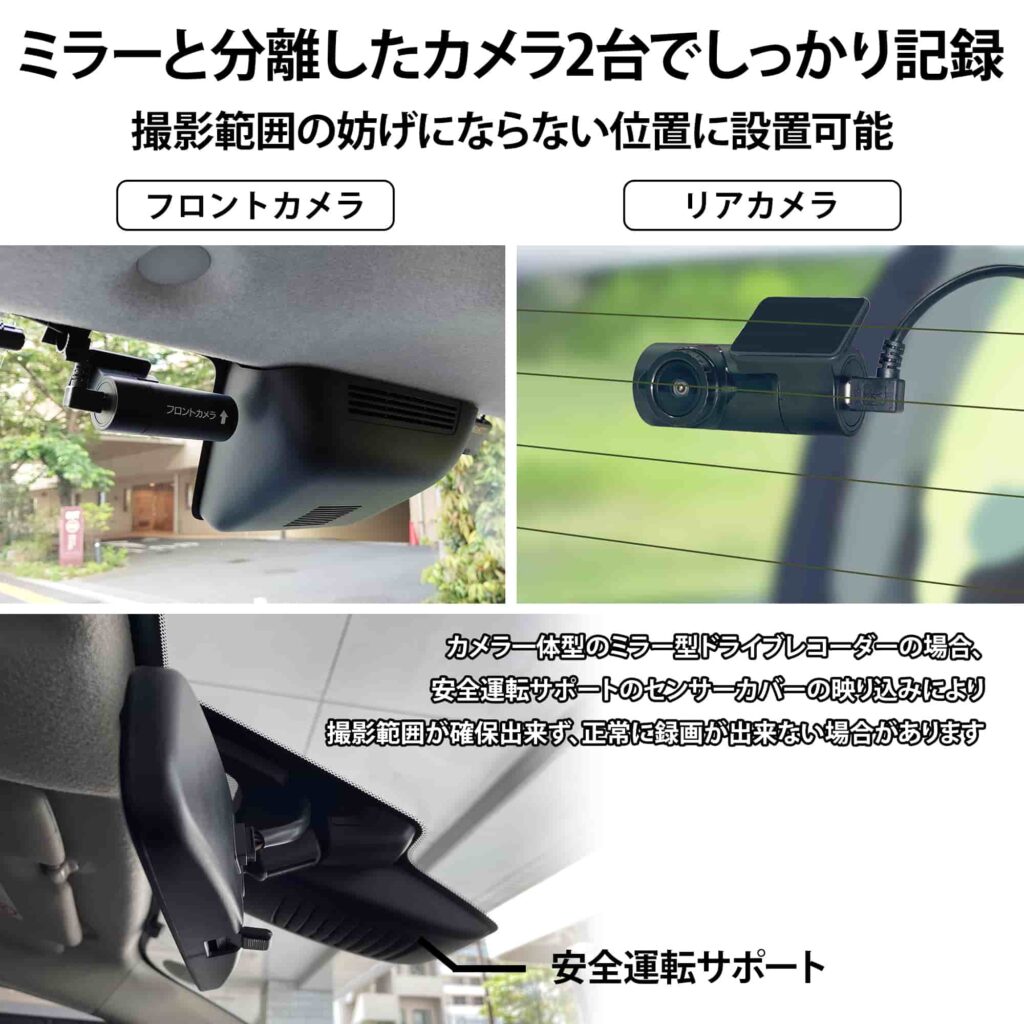

➃本体と分離したセパレート式フロントカメラを採用

一般的なミラー型ドライブレコーダーは、本体とフロントカメラが一体化しているため、運転サポートセンサーカバーがカメラに映り込み、正常な視界の確保ができない場合があります。本製品は、フロントカメラと本体を分離することにより、映り込みのないクリアな視界を実現。また、フロントガラスのお好みの位置でのカメラの設置を可能にしました。

➄音声コントロール機能

音声登録の不要な9つのコマンドを収録。お取り付け後すぐに、音声コントロール機能を使用することができます。音声コントロール機能により、運転中も安全に本体操作が行えます。

こんな方におすすめ

  • ドライブレコーダーで前方視界が遮られ困っている方
  • 後方の荷物や人で視界が遮られ困っている方
  • 夜間でも鮮明な映像を残したい方

製品本体の仕様

【スマートミラー本体仕様】

録画ファイル 常時録画/ イベント録画(手動録画、衝撃検知録画)/ 静止画
録画時間 常時録画:1 分 / 手動録画:3 分 / 衝撃検知録画:3 分
画面サイズ 11.2インチ
音声録音 オンオフ切り替え可能
GPS 有り(ダッシュボード取り付け)
G センサー 有り(オフ/3段階)
メモリーカード microSDHC カード:16 ~ 32GB microSDXC カード:64~128GB スピードクラス CLASS10 以上 ※すべてのmicroSD カードの動作を保証するものではありません。上記以外のmicroSD カードは使用できません。
バックアップ電源 スーパーキャパシタ
電源電圧 本体 DC 5V DC 12V /(消費電力: 700mA)
サイズ 約291(W)x73(H)x21.4(D)mm(本体のみ)
質量 約336g(本体のみ)
録画方式 TS(H.264)
動作温度範囲 -10℃~ +60℃
主な同梱品 本体、フロントカメラx1、リアカメラx1、フロントカメラコード×1( コード長さ1m)、リアカメラコード×1 ( コード長さ9m)、 カメラ分岐コード×1( コード長さ1.12m)、GPS アンテナ×1( コード長さ3m)、シガ 一電源コード×1( コード長さ3.5m)、 microSD カード( 容量32GB)、フロントカメラ用3M 両面テー プ×2( 別途装着済み)、リアカメラ用3M 両面テープ×2( 別途装着済み)、 本体固定ゴムバンド×2 セット ( 大小各1 セット)、ガラスクロス×1、取扱説明書( 保証書付き)
保証期間 お買い上げより1 年間(ドライブレコーダー本体)



【フロントカメラ仕様】

センサー CMOS イメージセンサー200 万画素
レンズ画角 水平102°/ 垂直 53°/ 対角124°
最大記録画角 水平 98°/ 垂直 50°/ 対角120°
F値 F2.0
録画サイズ Full HD 1920×1080P
フレームレート 27.5fps
画像補正 WDR
サイズ 約78.2(W)×37.5(H)×41.4(D)mm *フロントリア共通
質量 約35g(ケーブル含まず)*フロントリア共通



【リアカメラ仕様】

センサー CMOS イメージセンサー約200 万画素(STARVIS)※STARVIS はソニー株式会社の登録商標です。
レンズ画角 水平112°/ 垂直57°/ 対角140°
最大記録画角 水平106°/ 垂直55°/ 対角131°
F値 F2.0
録画サイズ Full HD 1920×1080P
フレームレート 25fps
画像補正 STARVIS、HDR

※当社ウェブサイト上に掲載される個々の文章、写真、その他の著作物に関する著作 権は、当社または原著作者その他の権利者に帰属します。
※実際の製品の色と画像の色が異なって見える場合がございます。予めご了承ください。
※本製品仕様は、予告なく変更することがあります。
