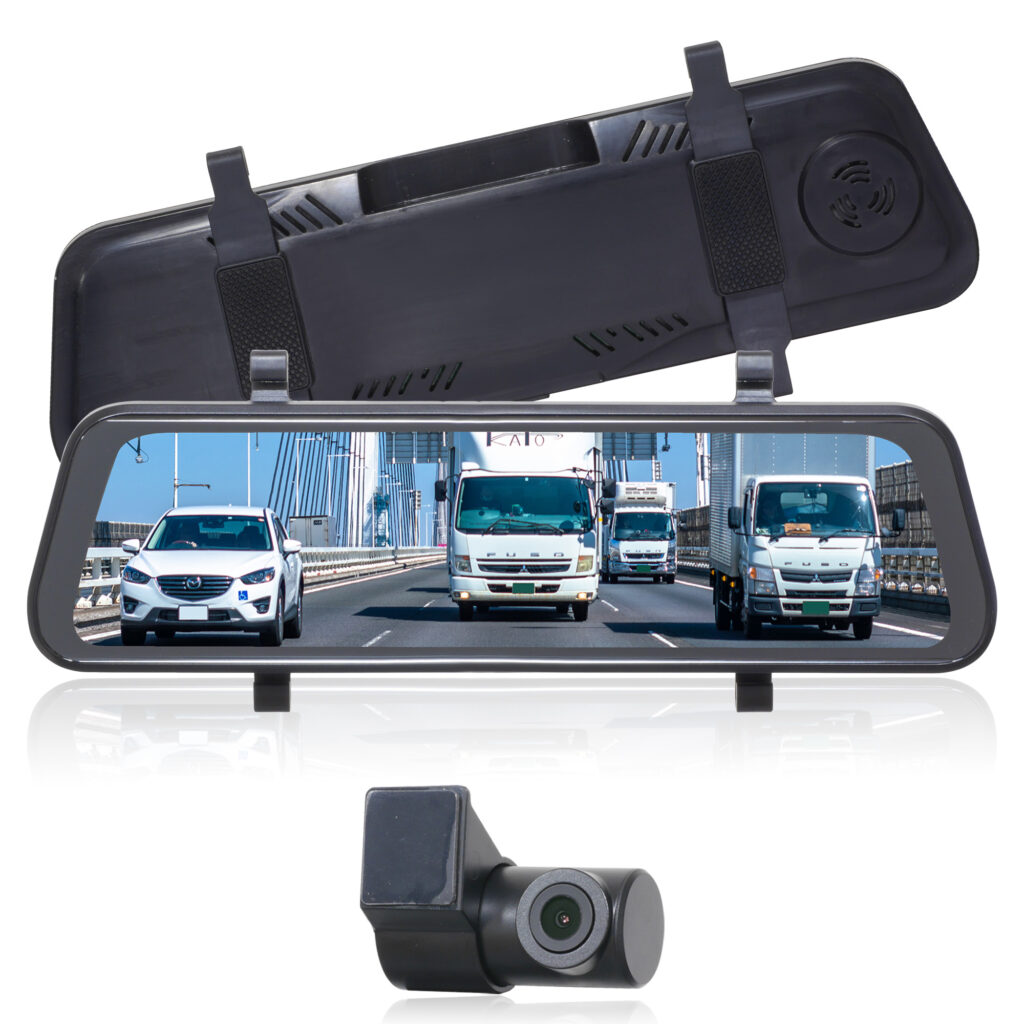

純正ルームミラーの上から後付け簡単設置!! 録画機能のないシンプルなデジタルバックミラー

デジタルバックミラー AN-DM001
商品コード : AN-DM001

取扱説明書・ソフトウェア
ダウンロード

ご利用の前に必ず【ご利用条件】をご確認頂き、
「同意して進む」をクリックしてダウンロードサービスをご利用下さい。

このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。

PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。

Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。

ご利用条件

  1. このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
  2. このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
  3. このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
  4. 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
  5. 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
  6. 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
  7. このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
  8. このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
  9. 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

ケーブル配線1本で、あなたの車のルームミラーがデジタル化!!

純正ミラーの上からバンドで固定する、後付けタイプのデジタルミラーです。車内後部に設置するリアカメラの映像を映し出すので、車内が満員でも、後部座席にお荷物が満載でも、お車後方の状況をしっかり確認でき、より快適な運転をサポートいたします。
「すでにドライブレコーダーは設置済みだが、デジタルミラーを試してみたい」 というお客様に、おすすめの製品です。

特徴 デジタルバックミラー 5つのポイント

➀ドライブレコーダー機能のないシンプルなデジタルミラー

純正ミラーのデジタル化をお考えの方に最適な、録画機能のないシンプルなデジタルバックミラーです。車内後部に設置したリアカメラの映像を、後付けタイプのミラーに映し出すことができます。車内が満員でも、後部座席にお荷物が満載でも、お車後方の状況をしっかり確認でき、より快適な運転をサポート。日本メーカー3年保証付きで、今ならKEIYO大ヒット商品『超親水フィルム雨ミエ』を同梱中です。ぜひこの機会に、合わせておためしください。

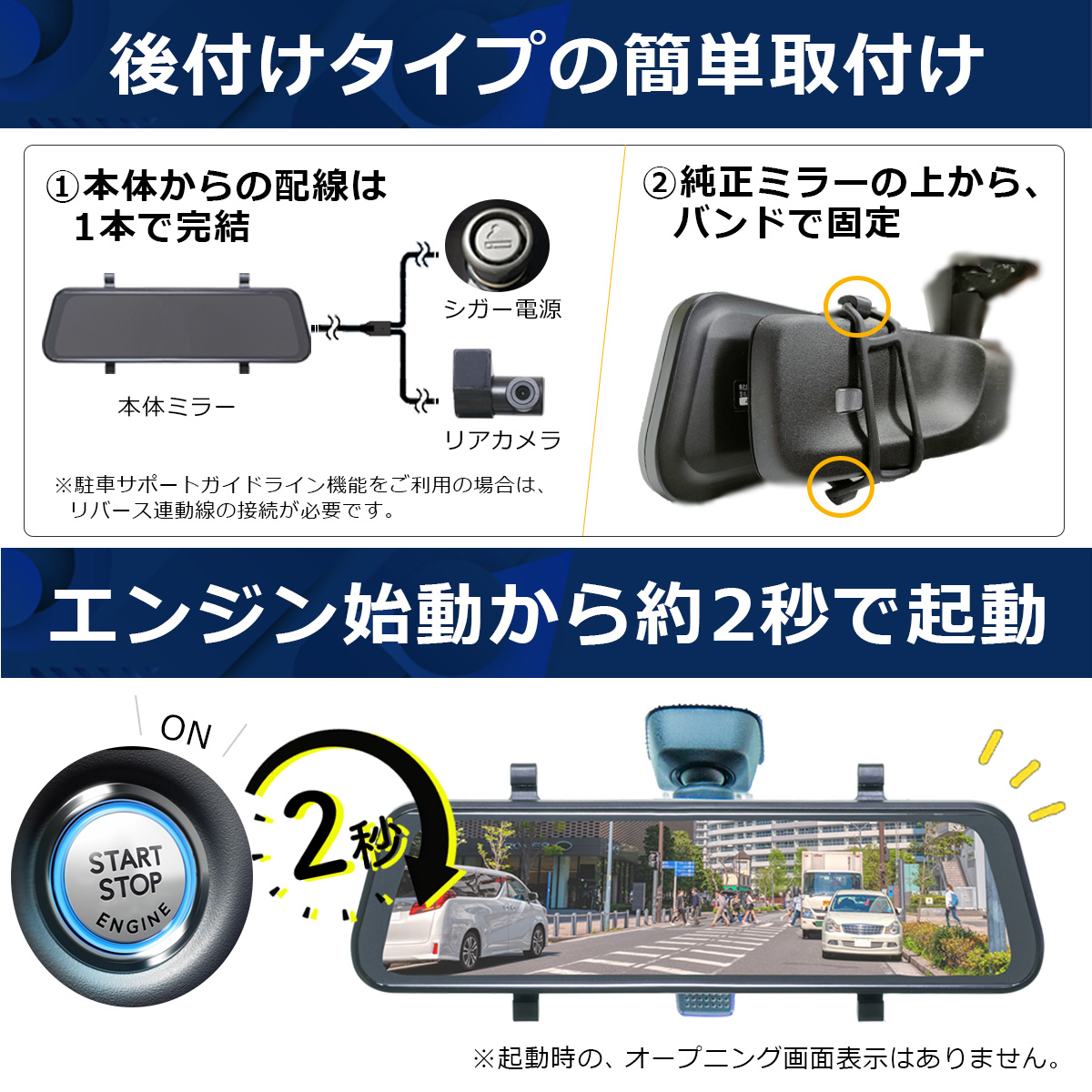

➁後付けタイプの簡単取付け、クイックスタート機能付き

デジタルミラー本体は、9.3インチ液晶のタッチパネル式。純正ミラーにかぶせ、ゴムバンドで固定するタイプのため、車種を問わず、簡単に設置することができます。また、本体からの配線も、リアカメラとシガー電源につなぐだけで使用できる簡単配線です(※1)。お車のエンジンを始動すると約2秒で本体が起動、すぐにお車後方の状況を確認できる便利なクイックスタート機能を搭載しています。 ※1 駐車サポートガイドライン機能をご利用の場合は、別途 リバース連動線の接続が必要です。

➂高画質200万画素のリアカメラ

付属のリアカメラは200万画素の高画質。純正ミラーよりも広い最大水平画角100°を確保し、今まではサイドミラーでしか見ることのできなかった斜め後方の状況も確認することができます。また、取付け後にカメラ部を手動で回転させ、調整稼働域(122.4°)内で前後方向の撮影画角の調整も可能です。画像補正技術WDRが搭載され、夜間や明暗差が大きな環境でも、白飛び、黒つぶれを抑えたクリアな映像を映すことができます。

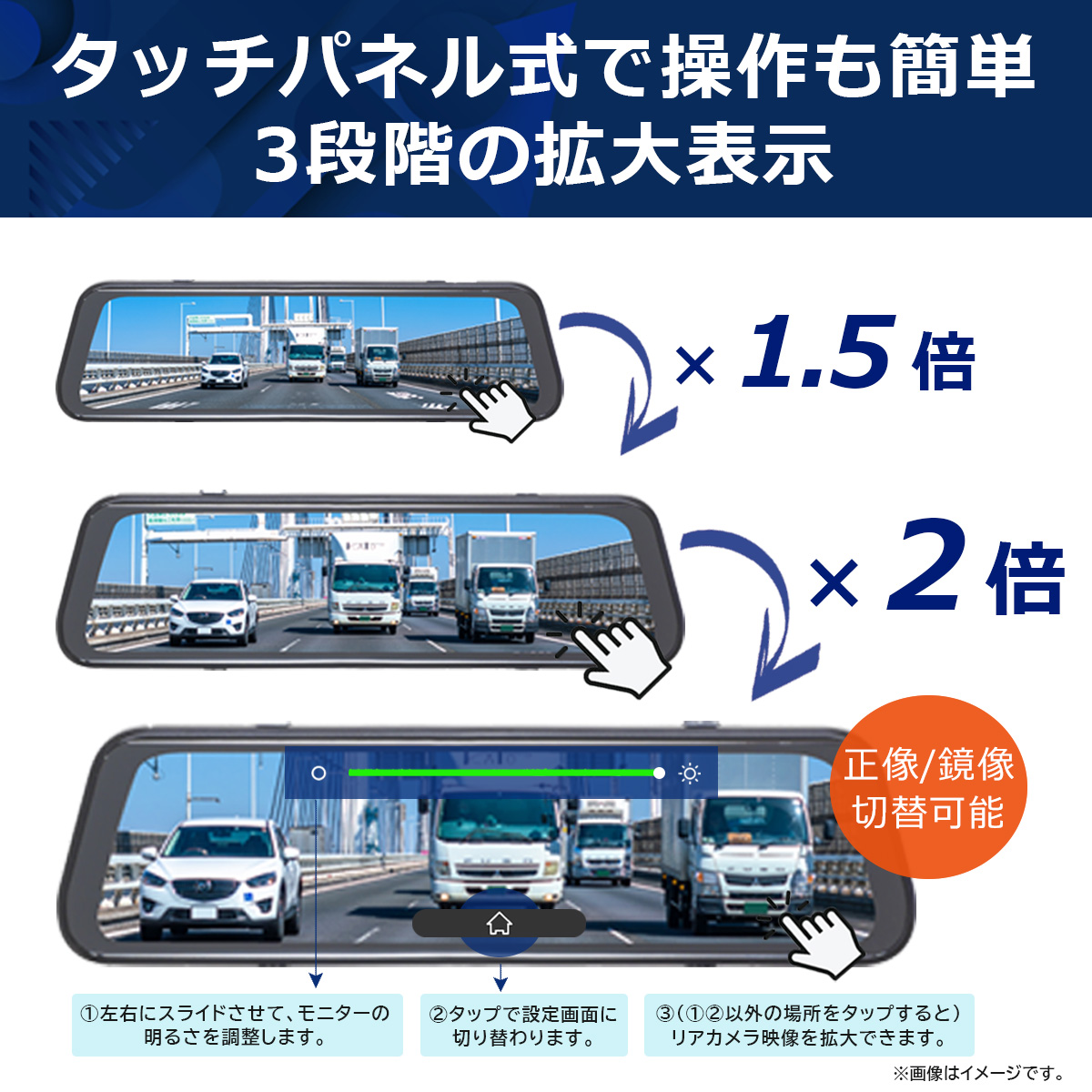

➃ミラー画面はタッチパネル式 3段階の拡大表示

本体ミラー画面はタッチパネル式で、①明るさ調整 ②詳細設定 ③画面拡大表示などの操作を簡単におこなうことができます。画面拡大表示は標準、1.5倍、2倍の3段階からお好みに合わせて選択可能。詳細設定より、ミラーへ映す映像の「正像」「鏡像」設定も切り替えることができます。また、ミラー表面は鏡面仕上げになっているため、電源オフ時には通常のミラーとしてもお使いいただけます。

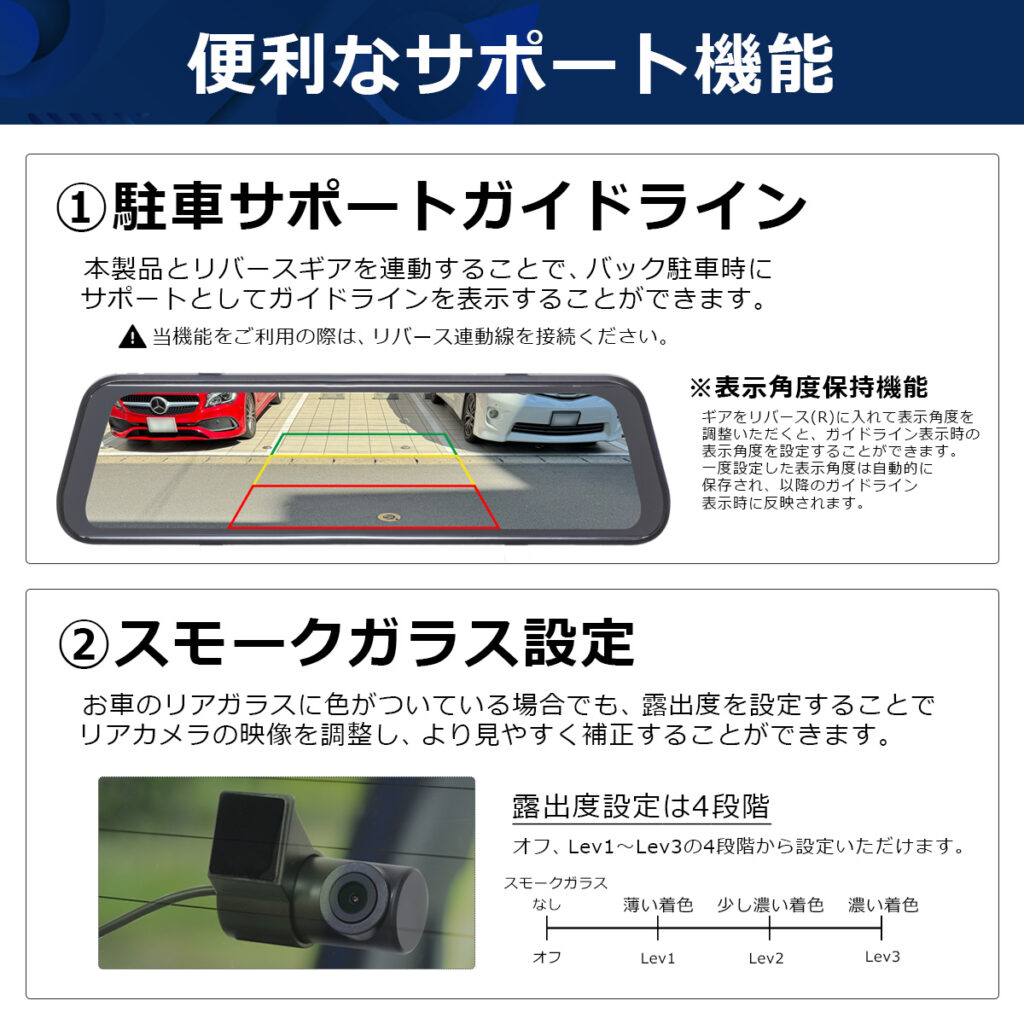

⑤2つの便利なサポート機能

①駐車サポートガイドライン機能:本製品とリバースギアを連動すると、バック駐車時のサポートとして、ギアをリバースに入れたタイミングで事前に設定したお好みの表示画角に映像が切り替わり、その映像上にガイドラインを表示することができます。※当機能をご利用の際は、リバース連動線の接続が必要です。

②スモークガラス設定:お車のリアガラスに色がついている場合でも、露出度を設定することでリアカメラの映像を調整し、より見やすく補正することができます。(露出度設定は、オフ、Lev1~Lev3の4段階から設定いただけます。)

こんな方におすすめ

  • すでにドライブレコーダーは設置済みで、録画機能のないシンプルなデジタルミラーをお探しの方
  • いつもお車のトランクルームがいっぱいで、後方確認用のモニターをお求めの方
  • お車のルームミラーをより明るく、見やすく調整したい方

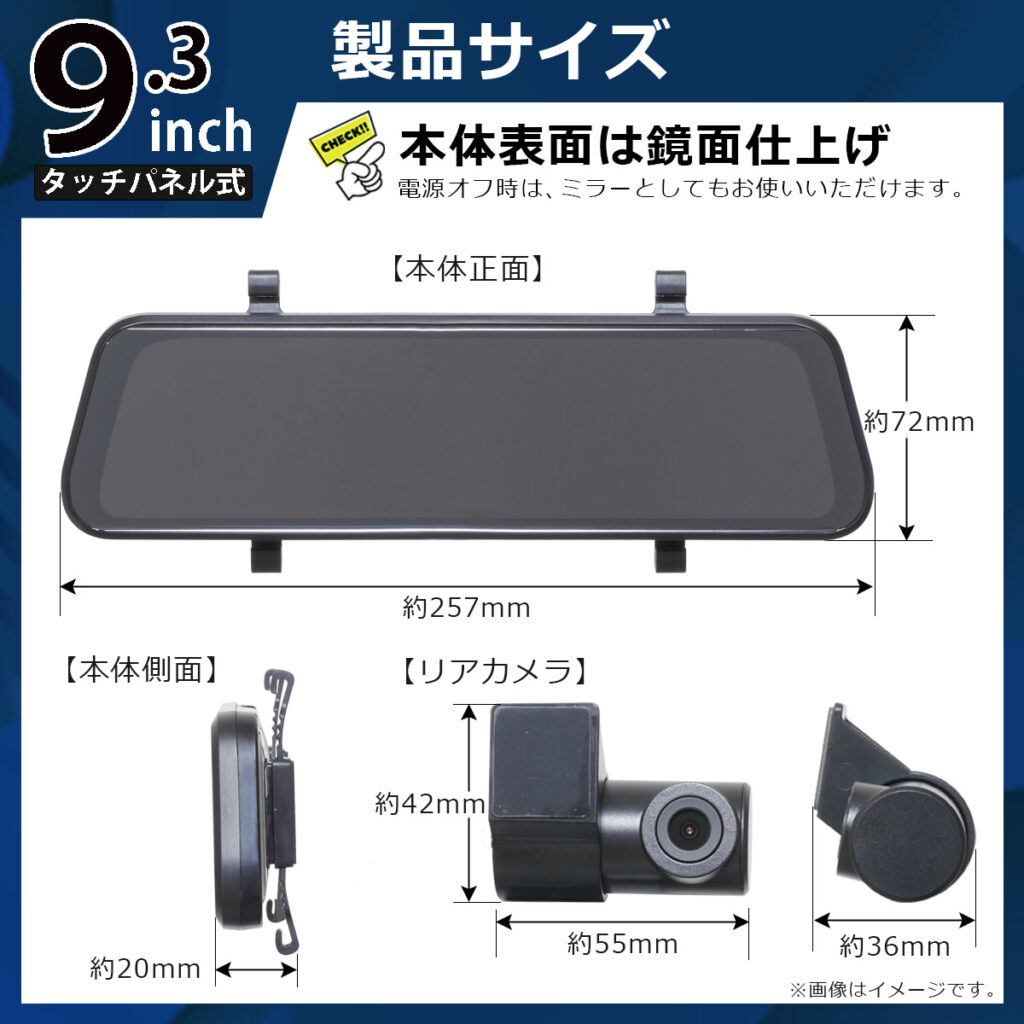

製品本体の仕様

【ミラー本体】 画面サイズ 9.3インチタッチパネルディスプレイ
サイズ 約257(W)×72(H)×20(D)mm
質量 約310g
【リアカメラ】 カメラセンサー CMOSセンサー約200万画素
カメラ記録画角 水平100° / 垂直53°/ 対角120°
カメラF値 2.0
フレームレート 25fps
サイズ 約55(W)×42(H)×36(D)mm
質量 約30g
電源電圧 DC12V(消費電流:550mA)/DC24V(消費電流:230mA)
動作温度範囲 -20℃~65℃
付属品 同梱内容 デジタルバックミラー本体、リアカメラ(ケーブル長0.5m)、シガー電源ケーブル(4.5m)、リアカメラケーブル(8.5m)、リアカメラ用両面テープ×1枚、本体固定ゴムバンド×1セット、取扱説明書(保証書付き)
機種名 AN-DM001
JAN 4545708005194
