バックカメラ 純正ナビ対応 小型バックカメラ 広角130° 電源・映像端子一体型ケーブルセット

CMOSバックカメラ AN-C102R
商品コード : AN-C102R

取扱説明書・ソフトウェア
ダウンロード

ご利用の前に必ず【ご利用条件】をご確認頂き、
「同意して進む」をクリックしてダウンロードサービスをご利用下さい。

このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。

PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。

Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。

ご利用条件

  1. このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
  2. このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
  3. このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
  4. 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
  5. 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
  6. 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
  7. このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
  8. このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
  9. 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

MOSバックカメラ 純正ナビ対応 小型バックカメラ 広角130° 電源・映像端子一体型ケーブルセット

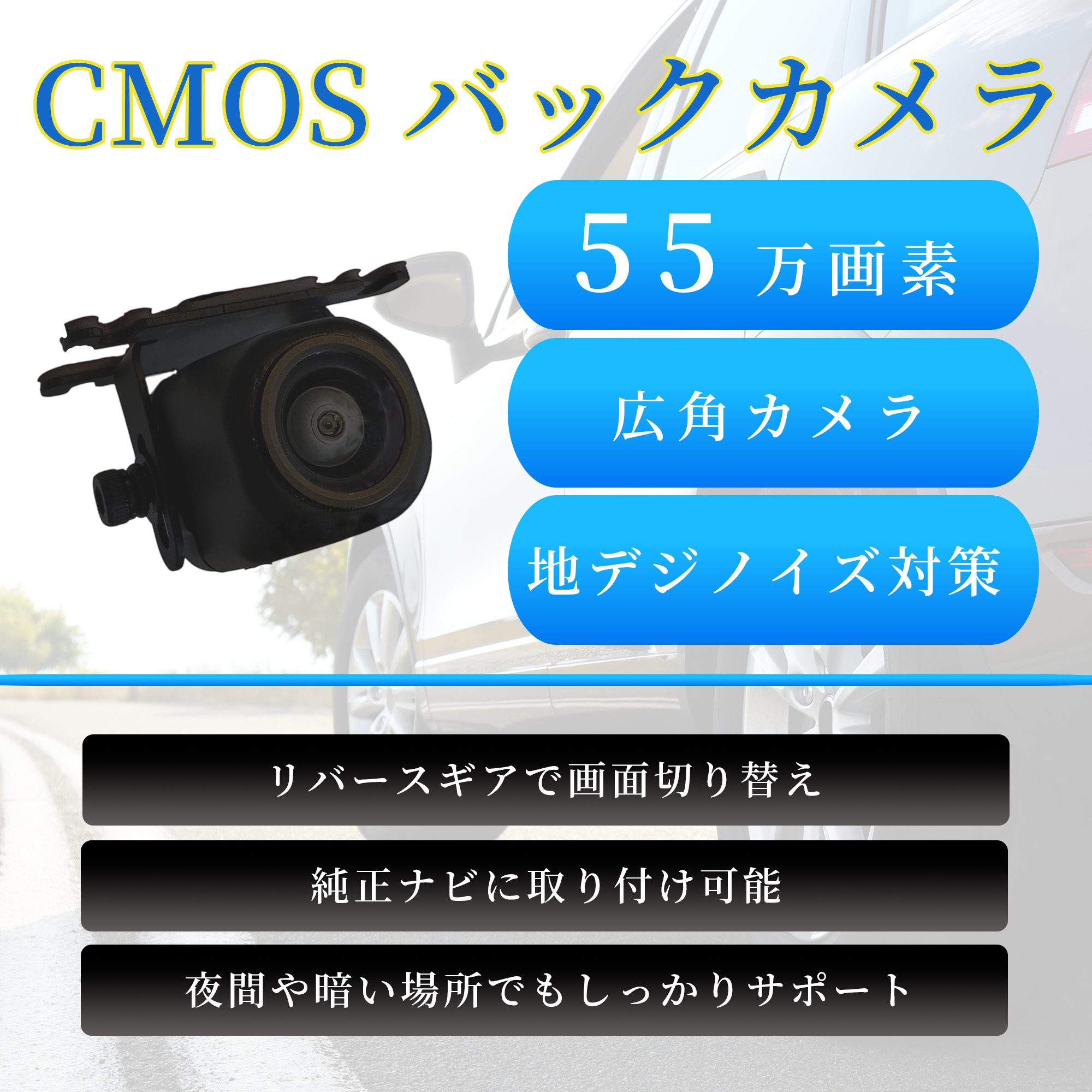

〇日本の会社が本気で考えた、CMOSバックカメラ。
〇55万画素垂直132度水平106度の広角カメラ搭載。夜間や暗い場所でもしっかりサポート。

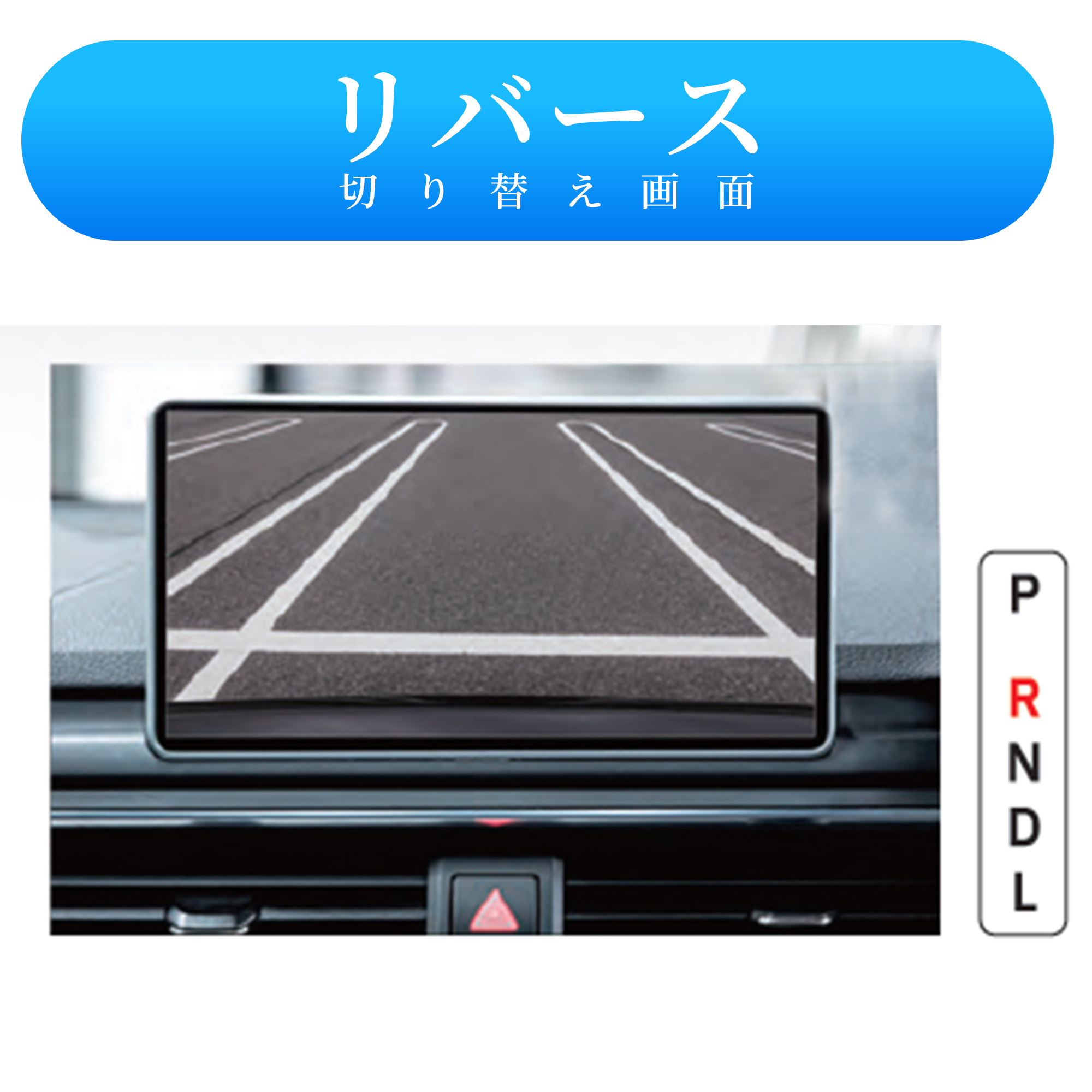

〇後付けナビはもちろん純正ナビにも対応。リバースギアで画面切り替え。

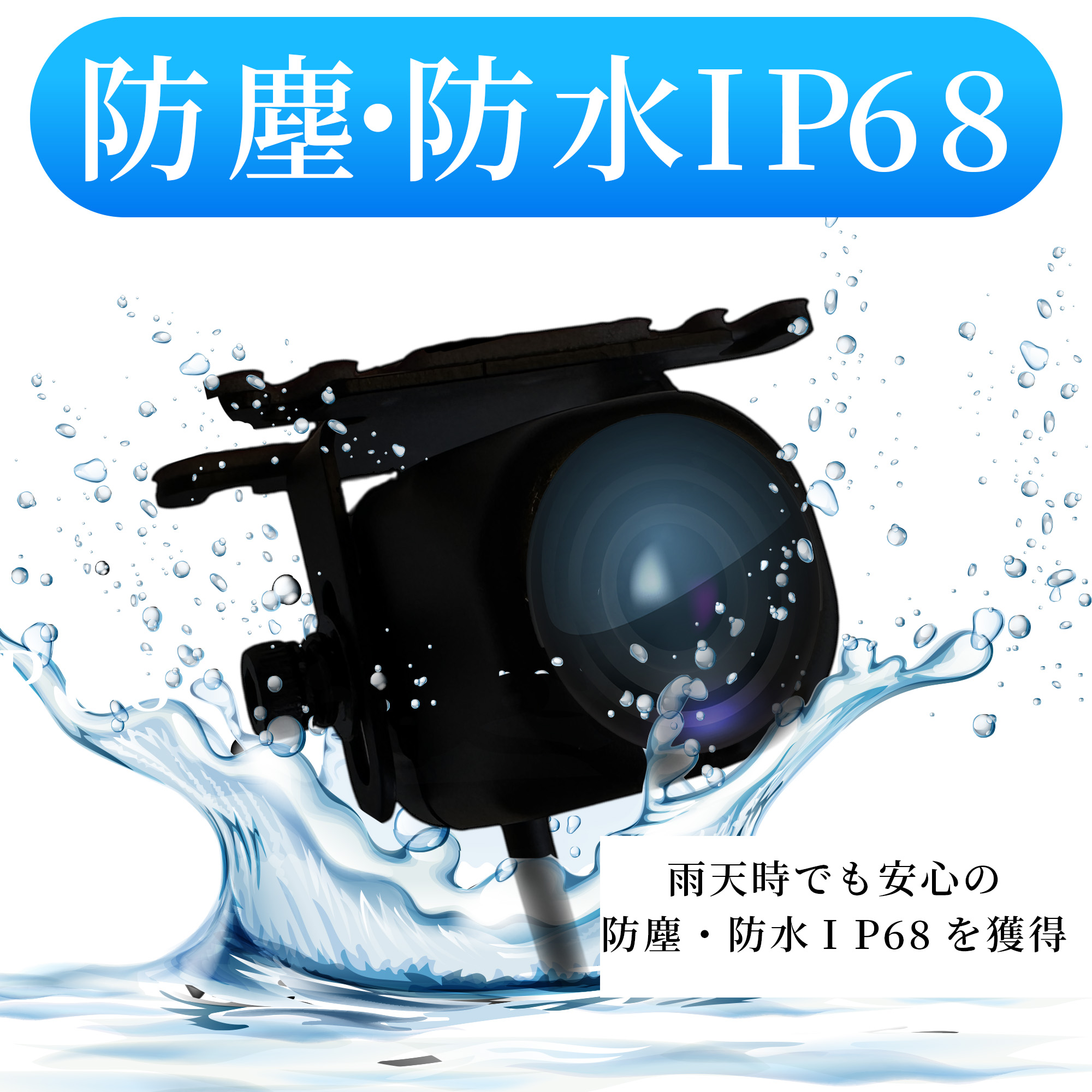

〇防塵防水IP68で雨天時でも安心して使える。

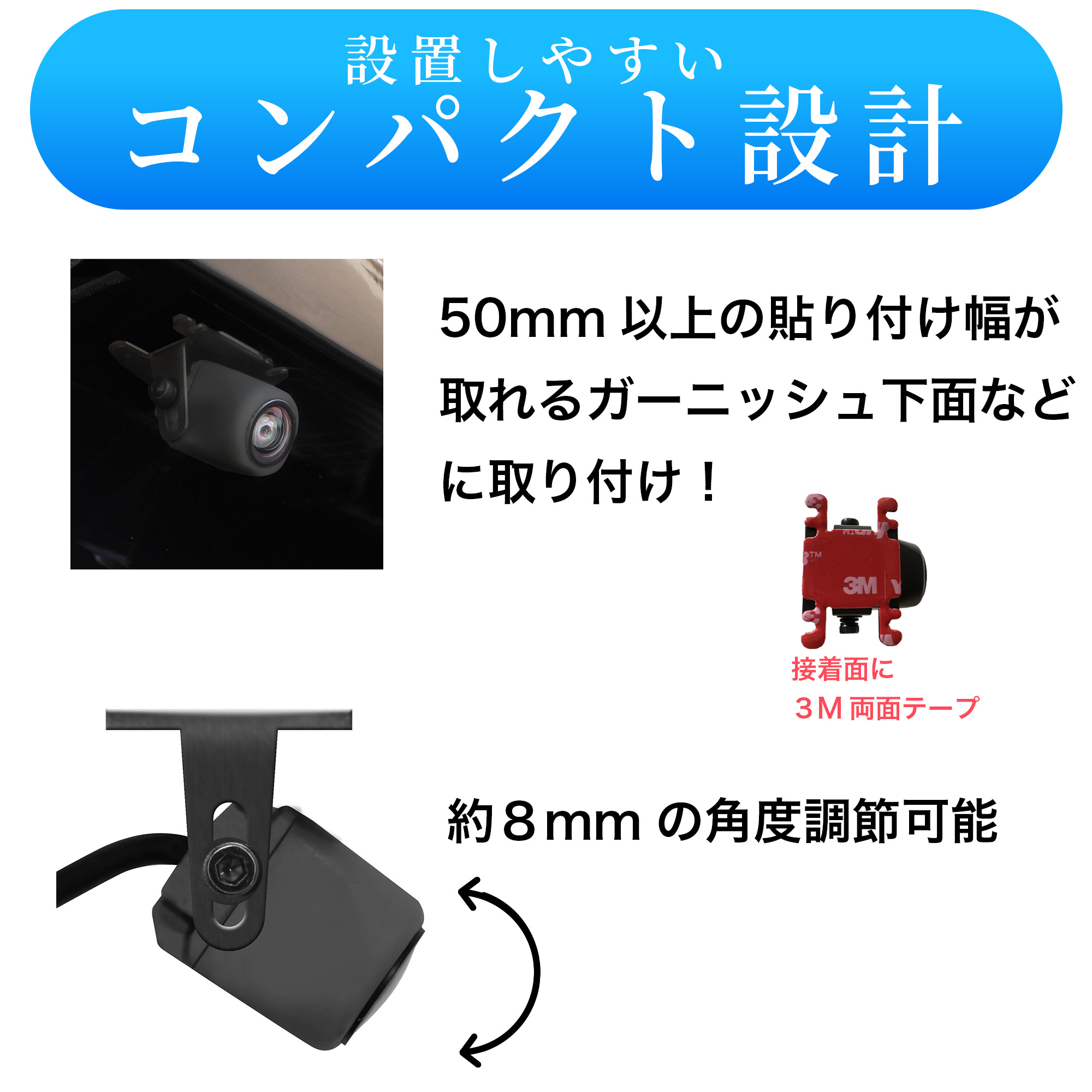

〇設置しやすいコンパクト設計

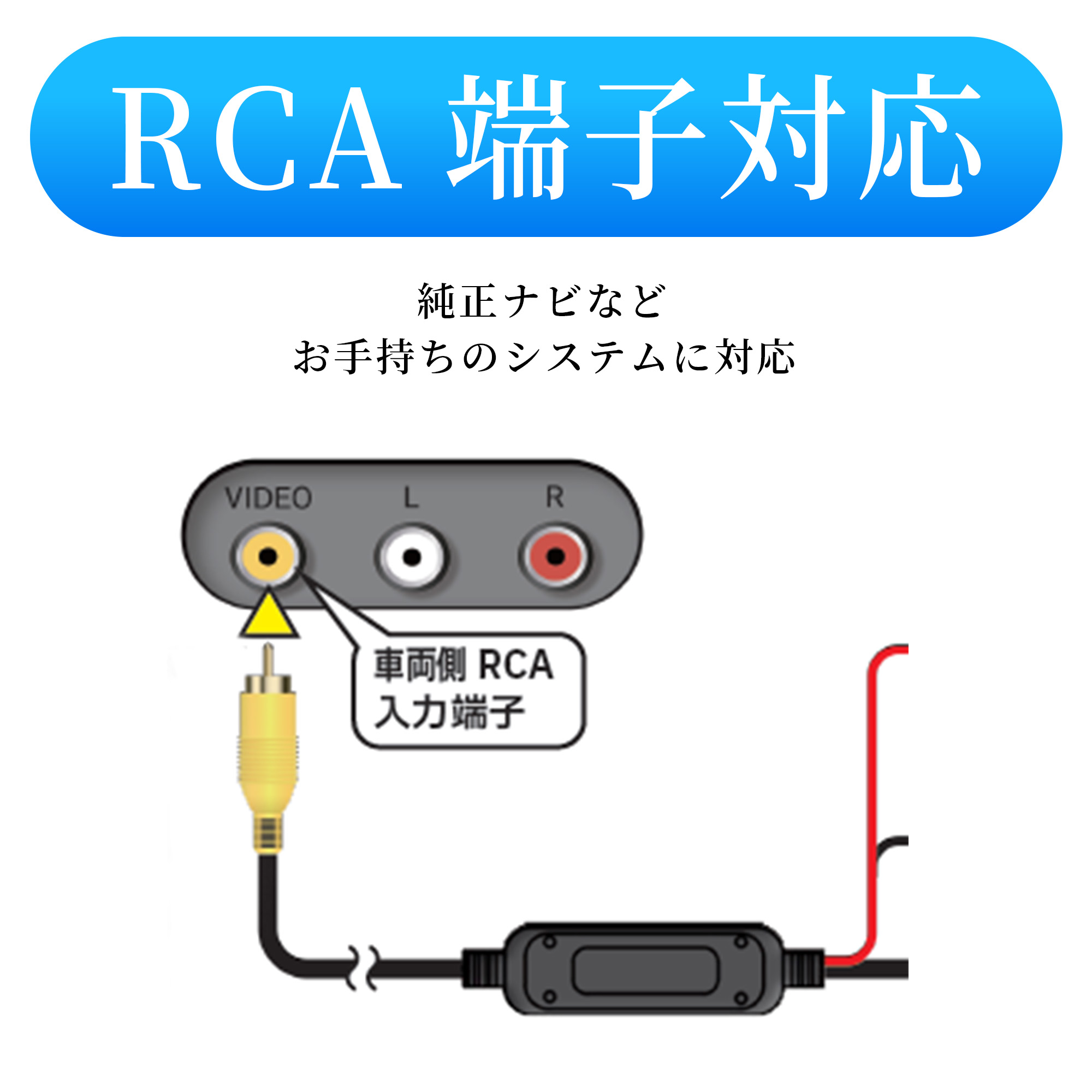

〇電源・映像端子一体ケーブル付で面倒な配線無しで取付可能。
〇日本メーカーの安心3年保証

特徴

こんな方におすすめ

  • ①運転時の後方をしっかり確認したい。
  • ②現在使用しているナビで使用したい。
  • ③保障もあって、安心して使えるナビが欲しい。

製品本体の仕様

出力映像 鏡像(後方確認用)
使用電圧 12V(DC9V~16V)
アース方式 マイナスアース接地
消費電流 MAX70mA
センサー CMOS 1/3インチカラー
画素数 960x576P(55万画素)
水平解像度 700TV LINE
照度範囲 0.5~100,000 Lux

映像画角

水平 132°  水平 106°
F値 2.4
TVシステム・映像出力 NTSC方式、1.0Vp-p(75Ω)
防塵防水性能 IP68
動作保証温度範囲 ‐20~+70℃
保存保証温度範囲 ‐20~+75℃

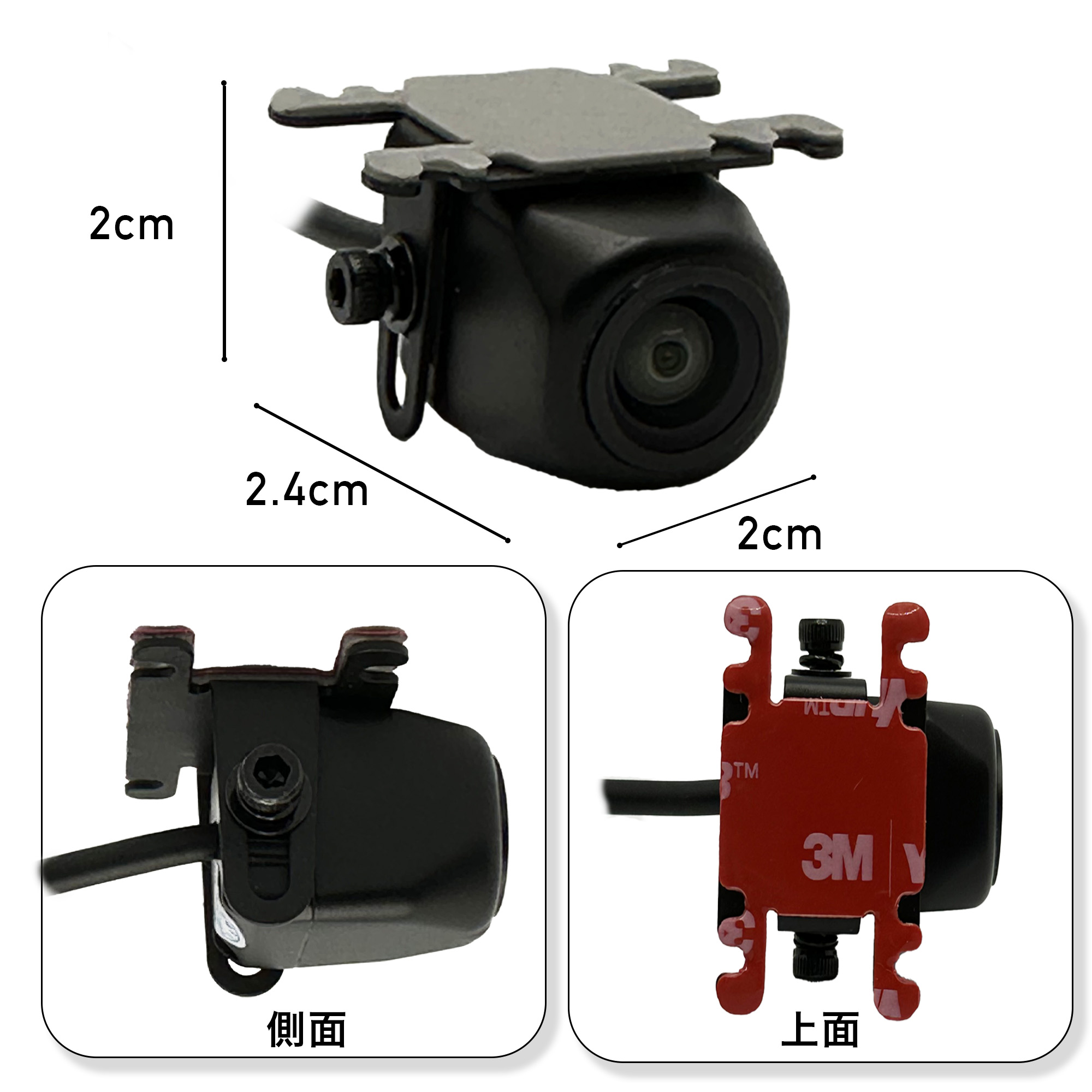

本来サイズ 約W20xH20xD24.5㎜
本体質量 約80g(3mケーブル含む)

※当社ウェブサイト上に掲載される個々の文章、写真、その他の著作物に関する著作 権は、当社または原著作者その他の権利者に帰属します。
※実際の製品の色と画像の色が異なって見える場合がございます。予めご了承ください。
※本製品仕様は、予告なく変更することがあります。
