透過率90%の実力を誇る透明素子アンテナ
リーフレットを見る(PDF)
適合一覧:ナビゲーション別
適合一覧:その他
取扱説明書・ソフトウェア
ダウンロード

「同意して進む」をクリックしてダウンロードサービスをご利用下さい。
このダウンロードサービスは、当社日本国内向け製品の取扱説明書をPDFファイル形式で提供しています。
必ず製品の品番をご確認いただき、以下の「ご利用条件」にご同意いただいた上でご利用ください。
PDFファイルをご覧いただくには、Adobe Readerが必要です。お持ちでない方は、Adobe Readerのサイトから入手出来ます。
Adobe、Adobe ReaderはAdobe Systems Incorporated(アドビシステムズ社)の商標です。
お使いのAdobe Readerのバージョンが古い場合は、PDFファイルが開かない場合がございます。 Adobe Readerの最新バージョンをダウンロードしてください。
ご利用条件
- このサービスで提供している取扱説明書の著作権は、株式会社慶洋エンジニアリングに帰属します。お客さまは、取扱説明書の内容の全部、または、一部を複製したり、改竄したりすることはできません。お客さまは、お持ちの製品のご利用のために、取扱説明書を1部のみ印刷することができます。
- このサービスでは、当社が発売した全ての製品の取扱説明書を提供いたしておりません。ご希望の製品の取扱説明書が見つからない場合、お買い上げの販売店やお近くの当社製品の販売店、または、当社の サービス窓口へお問合せのうえご購入いただきますようお願い申し上げます。
- このサービスで提供している取扱説明書の製品は、すでに生産を終了してご購入できない場合がありますことをあらかじめご了承ください。
- 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。そのため、このサービスで提供する取扱説明書は、お客さまがお持ちの製品に同梱されている取扱説明書や現時点で発売されている製品に同梱されている取扱説明書の内容と異なる場合がありますことをご了承ください。
- 製品には、取扱説明書を補足する印刷物が同梱されていることがありますが、このサービスではそれらの印刷物を提供しておりませんことをご了承ください。
- 取扱説明書に記載している安全上のご注意は、取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
- このサービスの利用、または、利用できなかったことにより、万一損害が生じても、当社は一切責任を負いませんことをご了承ください。
- このサービスは、予告なく中止または内容を変更する場合がありますことをあらかじめご了承ください。
- 取扱説明書は、製品をご購入いただいたお客さまのための資料です。このサービスで提供する取扱説明書について、ご購入されたお客さま以外からのお問い合わせにはお応えできない場合がありますことをご了承ください。

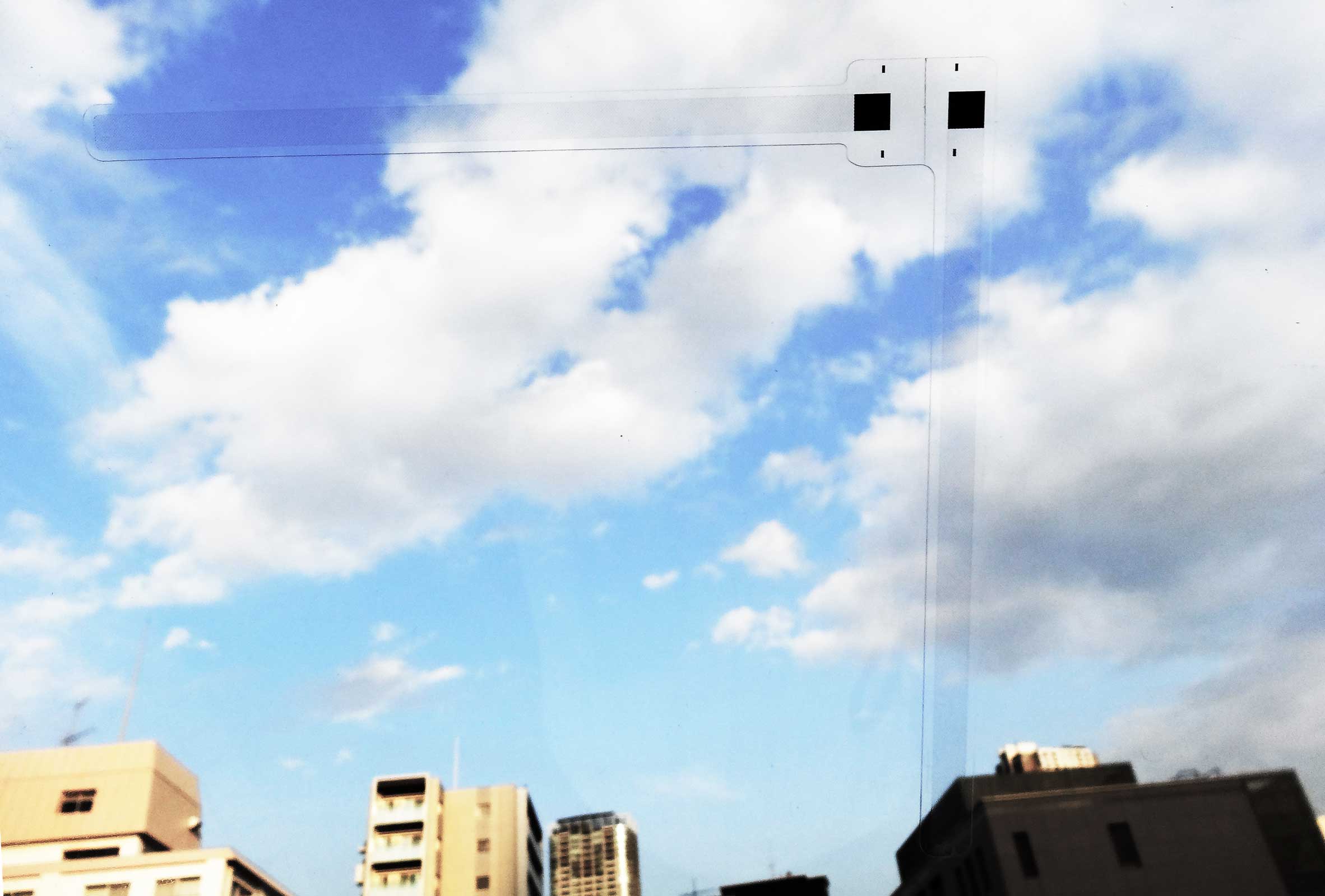

透明素子アンテナってなに?
微細に加工されたメッシュ状のアンテナパターンを透明フィルムの上に形成し車載専用地デジ受信アンテナエレメントとして採用しました。
メッシュを構成する1本はわずか6ミクロンという細さで肉眼では認識することが出来ません。その効果はメッシュ全体を見ても明らか!透過率90%に実力を誇ります。
透明でも性能は大丈夫?
実はメッシュ状のアンテナパターンは見た目の美しさだけではなく性能にも有効なんです。
微細なメッシュは光を透過しますが地デジ放送の電波は投下しないという性質を持っているのです。
従来品では出来るだけ素子を目立たなくする為にその幅を0.4ミリまで細くする必要が有りましたが、本品では素子幅5ミリを確保しています。
したがって見た目はより目立たなくなっているものの、その実行的体積を拡大してアンテナを擬似的に大型化することに成功しているのです。
製品本体の仕様
受信チャンネル | UHF(地上デジタル放送 13ch〜62ch) |
出力インピーダンス | 50Ω |
電源 | DC8 V |
消費電流 | 37mA以下(×4本) |
アンプ利得 | 12dB以上(470MHz) |
周波数範囲 | 470MHz〜770MHz |
ケーブルの長さ | 約4m |
質量 | 約38g(アンテナ1本に付き) |
設置場所 | フロントガラス |
※当社ウェブサイト上に掲載される個々の文章、写真、その他の著作物に関する著作 権は、当社または原著作者その他の権利者に帰属します。
※実際の製品の色と画像の色が異なって見える場合がございます。予めご了承ください。
※本製品仕様は、予告なく変更することがあります。
